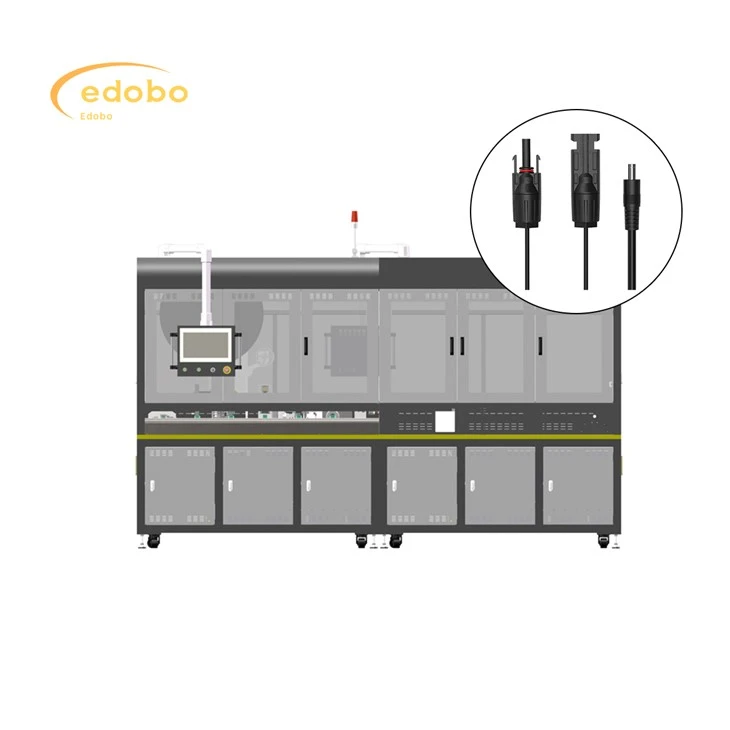

آلة العقص المربع للوحة الشمسية

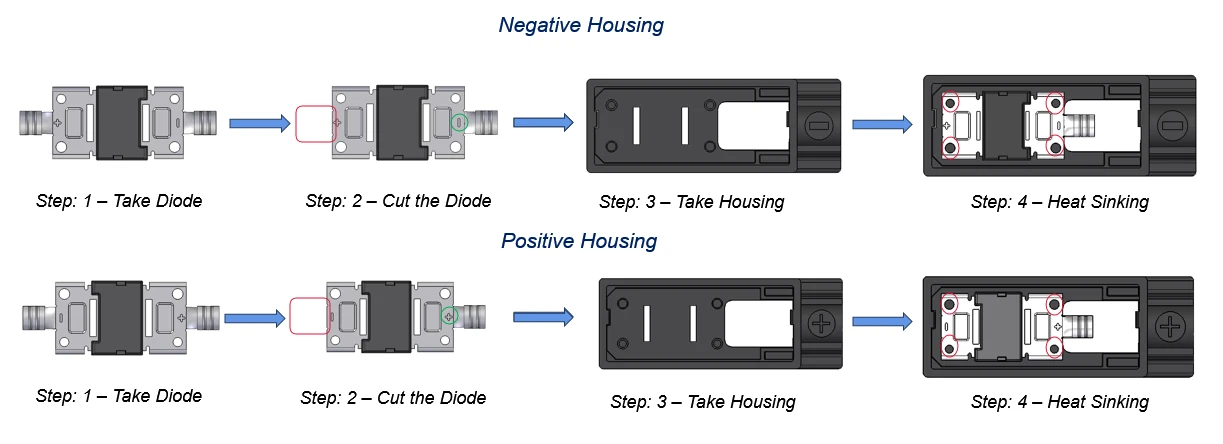

1. احصل على الصمام الثنائي:

يقوم المشغل (أو آلة الاختيار في إعداد شبه أوتوم) استرداد الصمام الثنائي.

2. قم بالتوصل إلى الصمام الثنائي:

يتم تقليم خيوط الصمام الثنائي (الأسلاك المعدنية الممتدة من جسم الصمام الثنائي) إلى الطول الصحيح. تُظهر الصورة الخطوط العريضة الحمراء ، وربما حيث يحدث القطع. يعد القطع الدقيق أمرًا بالغ الأهمية لضمان الملاءمة المناسبة والاتصال الكهربائي.

3. تجاوز الإسكان:

يتم استرداد السكن المناسب (إما "السكن السلبي" أو "السكن الإيجابي").

4. غرق المزيخ:

يتم إدراج الصمام الثنائي المقطوع في السكن. من المحتمل أن تشير الدوائر الحمراء إلى نقاط التلامس حيث يؤدي الصمام الثنائي إلى إجراء اتصال كهربائي مع الأجزاء المعدنية داخل السكن. توفر هذه الخطوة أيضًا غرق الحرارة - نقل الحرارة بعيدًا عن الصمام الثنائي.

قطبية: يتم فصل العملية بوضوح إلى "الإسكان السلبي" و "الإسكان الإيجابي" ، مما يشير إلى أن قطبية الصمام الثنائي (المحطات الإيجابية والسلبية) أمر بالغ الأهمية. تم تصميم العلب بشكل مختلف لضمان إدخال الصمام الثنائي بشكل صحيح.

التلامس الكهربائي: خطوة "غرق الحرارة" تعني أن الصمام الثنائي يؤدي إلى اتصال كهربائي مع عناصر موصلة داخل السكن. هذا ضروري لمربع الوصلات للعمل بشكل صحيح.

ضبط الجودة:

التفتيش البصري للثنائيات قبل القطع وبعدها.

التحقق من قطبية الصمام الثنائي.

ضمان الإدراج السليم ومقاعد الصمام الثنائي داخل السكن.

يحتمل أن يكون الاختبار الكهربائي للتحقق من الاتصال.

مزيد من التجميع: هذا مجرد جزء واحد من تجميع صندوق الوصلات الكلي. بعد تكامل الصمام الثنائي هذا ، ستكون هناك خطوات أخرى ، مثل:

ربط الأسلاك الداخلية.

إرفاق مربع الوصلات إلى لوحة الطاقة الشمسية.

بوتينج أو إغلاق صندوق الوصلات لحمايته من البيئة.

إضافة غدد الكابل أو الموصلات.

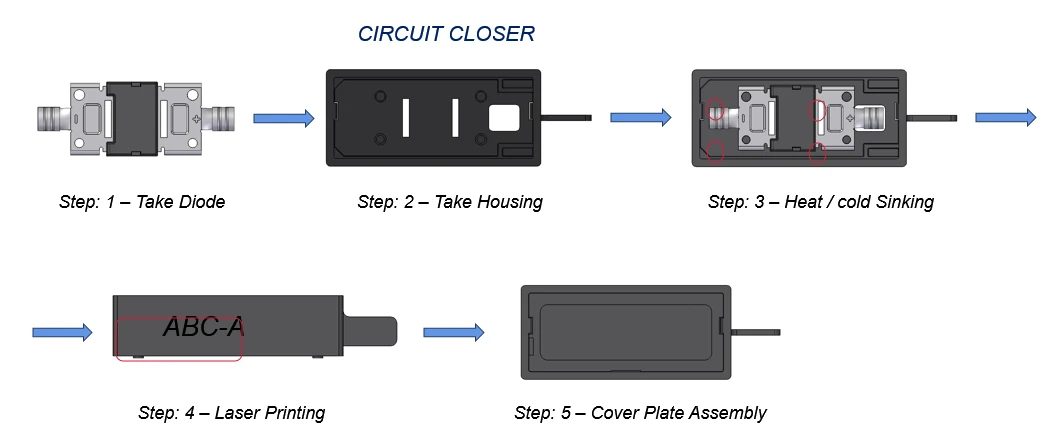

الخطوة 1: خذ الصمام الثنائي:

يتم استرداد الصمام الثنائي (إما يدويًا أو عن طريق نظام آلي).

الخطوة 2: خذ السكن:

السكن المناسب

الخطوة 3: الحرارة / الغرق البارد:

تجمع هذه الخطوة بين العديد من الإجراءات:

إدراج الصمام الثنائي: يتم إدخال الصمام الثنائي في السكن.

التوصيل الكهربائي: يؤدي خيوط الصمام الثنائي إلى اتصال مع عناصر موصلة داخل السكن.

القطع: لم يعد يؤدي الصمام الثنائي إلى القطع.

الخطوة 4: طباعة الليزر:

يتميز السكن بمعلومات تحديد (على سبيل المثال ، "ABC-A") باستخدام نظام طباعة/نقش بالليزر.

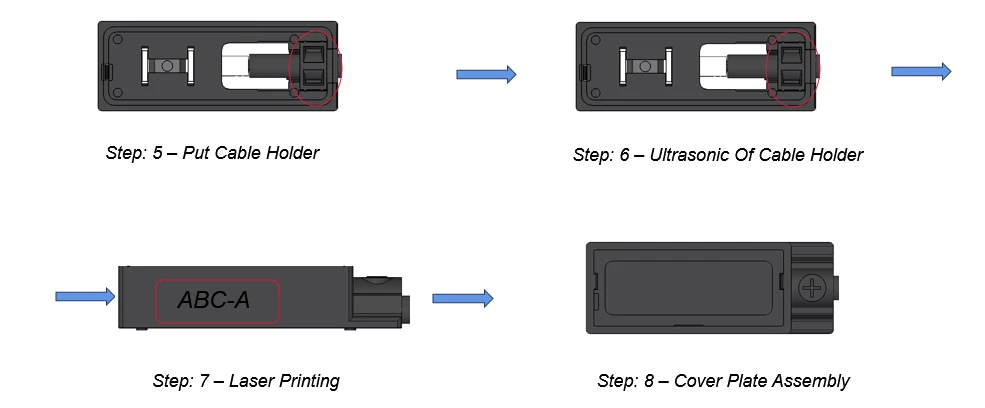

الخطوة 5: مجموعة لوحة الغلاف:

يتم توصيل لوحة الغلاف بالسكن ، مع إرفاق المكونات الداخلية.

1. المواد الخام المطلوبة لإنتاج هذه الجهاز هي: جسم الصندوق السلبي المركزي والوحدات النمطية المقابلة (الأنابيب) ، وكتل الضغط ، والكابلات ذات الموصلات المثبتة.

2. إدراك الوظيفة

① التغذية التلقائية لجسم الصندوق السلبي المركزي. التغذية التلقائية للوحدة. التجميع وتولج الوحدة مع جسم الصندوق. اختبار الأداء الكهربائي للجسم المتوسط ​​، الترميز. التفريغ التلقائي.

② (جسم مربع إيجابي وسلبي) التثبيت الكابل اليدوي ، تجريد الكابلات التلقائي ، التثبيت (مع مستشعر الضغط) ، لحام ، فحص مرئي CCD ، تثبيت كتلة الضغط التلقائي ، اللحام بالموجات فوق الصوتية التلقائية ، اختبار الأداء الكهربائي التلقائي ، الترميز التلقائي ، التفريغ التلقائي.

3. متطلبات المعدات

① يجب مصقول جميع الأجزاء التي تتلامس مع المواد الخام لضمان عدم تلف سطح المواد الخام أو خدشها أو كشطها.

② ضمان نسبة ضغط سلك البرشام.

③ اللحام بالموجات فوق الصوتية لكتلة الختم لديه قوة ترابط لا تقل عن 350 ن

④ القياس الكهربائي وتكامل بيانات الكود. ⑤c/t: 4 ثوان.

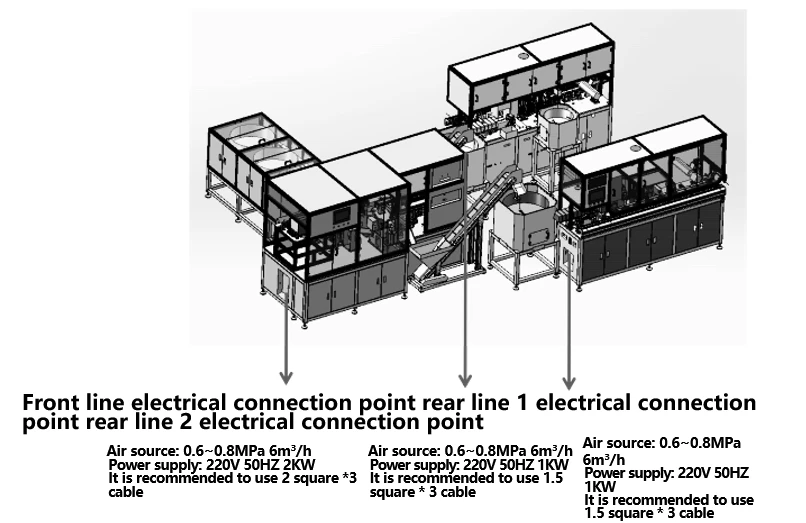

1. خط الإنتاج مناسب للمعالجة الآلية للكابلات الكهروضوئية. يتدفق خط الإنتاج من اليسار إلى اليمين ويمكنه تحقيق تجريد الأسلاك ، أو العقص الطرفي ، واكتشاف CCD ، وخيوط الموصل ، وتواء الجوز ، ومربع تقاطع العقص ، واكتشاف CCD

2. قطر السلك القابل للتطبيق: 4mm²

3. طول الخط: 15 0 mm -600 mm ، التسامح ± 0.002 * l +1 mm ؛

4. نطاق طول القشر: 1-9 mm ؛

5. إيقاع الإنتاج: أكبر من أو يساوي 4 ثوان ؛

6. حجم المضيف: 1200 × 4000 × 2400 مم

7. نظام تشغيل الماكينة البشرية: واجهة الشاشة القابلة لللمس بسيطة وواضحة ، مما يتيح التحكم السريع في تشغيل الجهاز. يمكن تعيين جميع المعلمات بسهولة وتخزينها ، ويتم عرض تعليمات التشغيل بطريقة بديهية وبسيطة من خلال الصور. إنه يأتي مع وظيفة حماية كلمة مرور المستوى 4- (مع أذونات مقسمة إلى المشغل ومراقبة الجودة والفني والمدير) ، وتنسيق ضوء الصدع ، وتنسيق رمز الصدع للصيانة ، وتحقيق الصيانة السهلة وخفض التكلفة ؛

8. تستخدم معظم محطات العمل منتجات ناضجة لتكاملها لضمان استقرار المنتج ؛

9. اعتماد نظام التحكم في محرك المؤازرة لضمان دقة المنتج ؛

10. يمكن للبرنامج تخزين ما يصل إلى 100 ملف ويمكن الوصول إليه عن طريق تحديد رقم البرنامج. يقوم خادم قاعدة البيانات بجمع بيانات الإنتاج وينظم الجودة لخط الإنتاج ، مما يجعله مناسبًا للنظام العلوي (MES أو ERP) لاستخراج البيانات وتتبع بيانات المعالجة أثناء إنتاج المنتج من خلال الشبكة ؛
