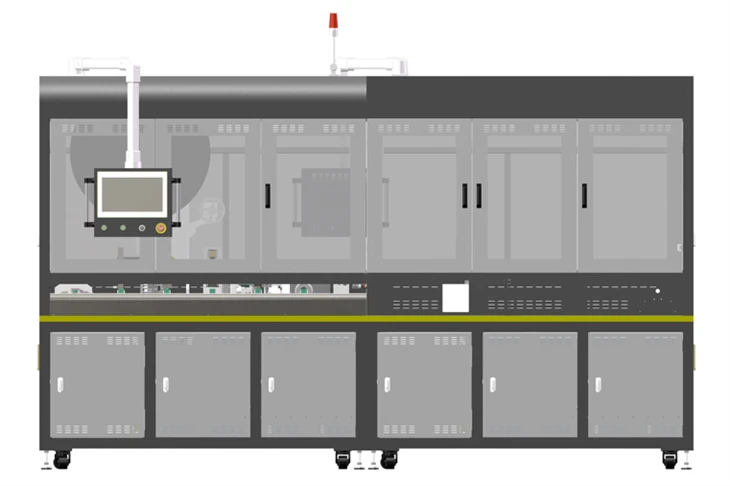

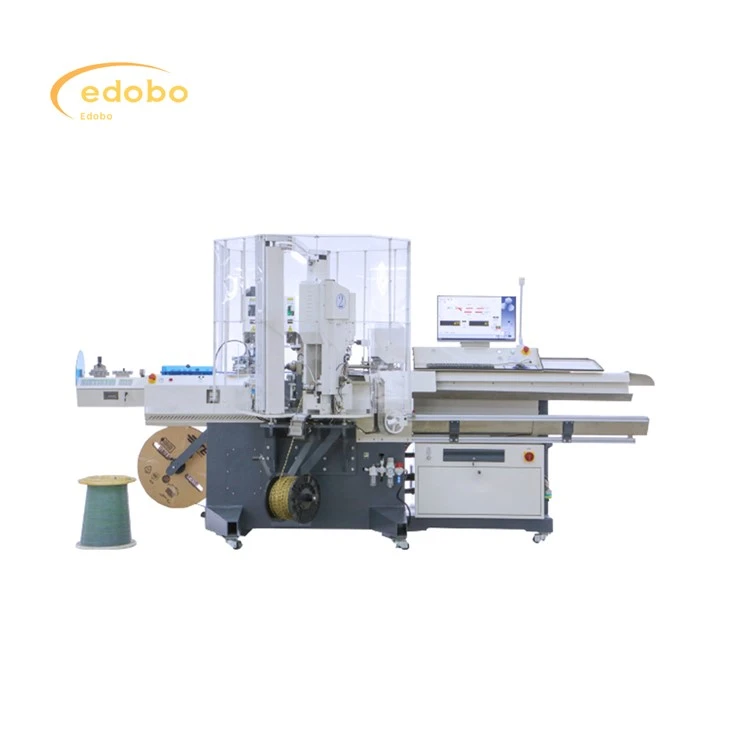

خط إنتاج خط الاتصال MC4 لوحة الطاقة الشمسية

تجميع الموصلات الإيجابية والسلبية

القطب السلبي (موصل أنثى):

1. تخطي السكن (موصل أنثى):ابدأ مع الإسكان الموصل الإناث.

2.O Ring Insert في الإسكان (موصل أنثى):أدخل الحلقة O في السكن الأنثوي.

3-sembly of Grommet & Collet (موصل أنثى):تجميع grommet وكوليت للموصل الأنثوي.

4. تجميع مجموعة جروم في الإسكان (موصل أنثى):أدخل grommet المجمعة وكوليت في السكن الأنثوي.

5.Cap Assembly (موصل أنثى):نعلق الغطاء إلى الإسكان الموصل الإناث.

القطب الإيجابي (موصل الذكور):

1. تخطي السكن (موصل الذكور):ابدأ مع الإسكان الموصل الذكور.

2.Sysmbly of Grommet & Collet (موصل الذكور):تجميع grommet وكوليت للموصل الذكور.

3. تجميع تجميع جروم في الإسكان (موصل الذكور):أدخل grommet المجمعة وكوليت في السكن الذكور.

4.CAP ASSEMBLY (موصل الذكور):نعلق الغطاء إلى السكن الموصل الذكور.

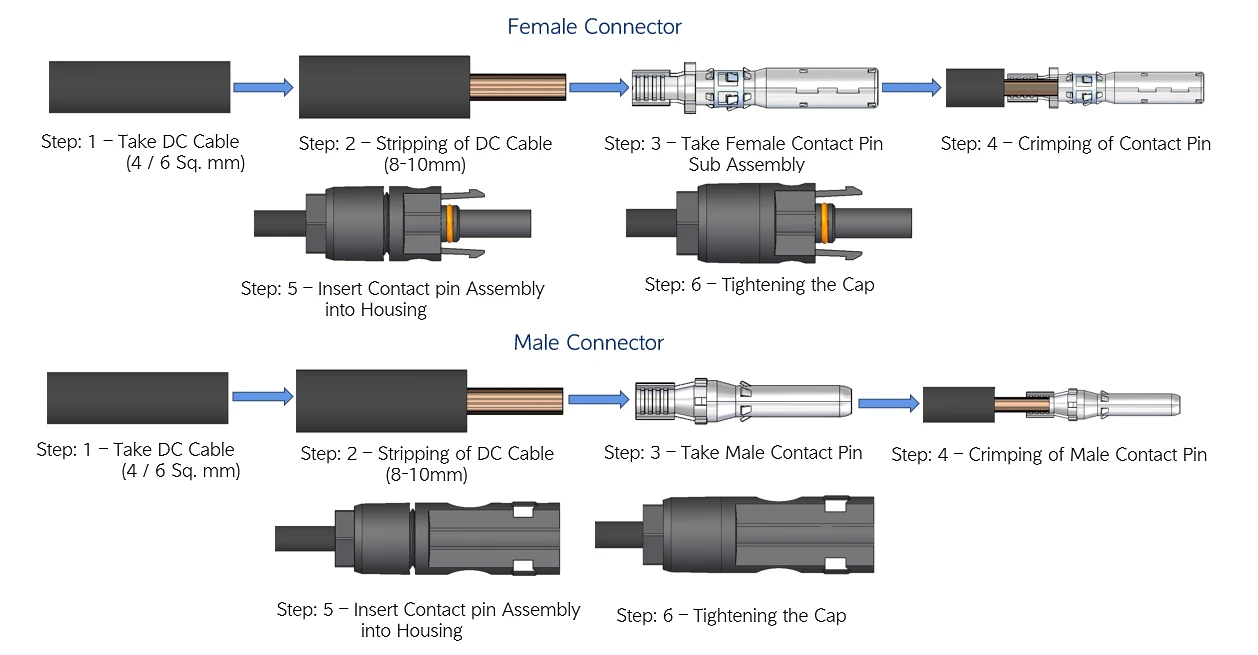

تتضمن خطوات العقص الطرفية الخطوات التالية بشكل أساسي:

2. كبل العاصمة:إعداد كابل DC.

2. احرص على الكبل:تجريد طول العزل من كابل DC (السلك).

3. حدد دبوس الاتصال:خذ مجموعة دبوس الاتصال الإناث أو الذكور

4.Crimp the Contact PIN:ضع السلك المجرأ في دبوس التلامس واستخدم أداة العقص لإرفاق دبوس التلامس بأمان بالسلك.

5. إدخال في الإسكان:أدخل مجموعة دبوس الاتصال المجعد في السكن الموصل.

6.Tighten CAP:تأمين الغطاء على السكن لإكمال الموصل.

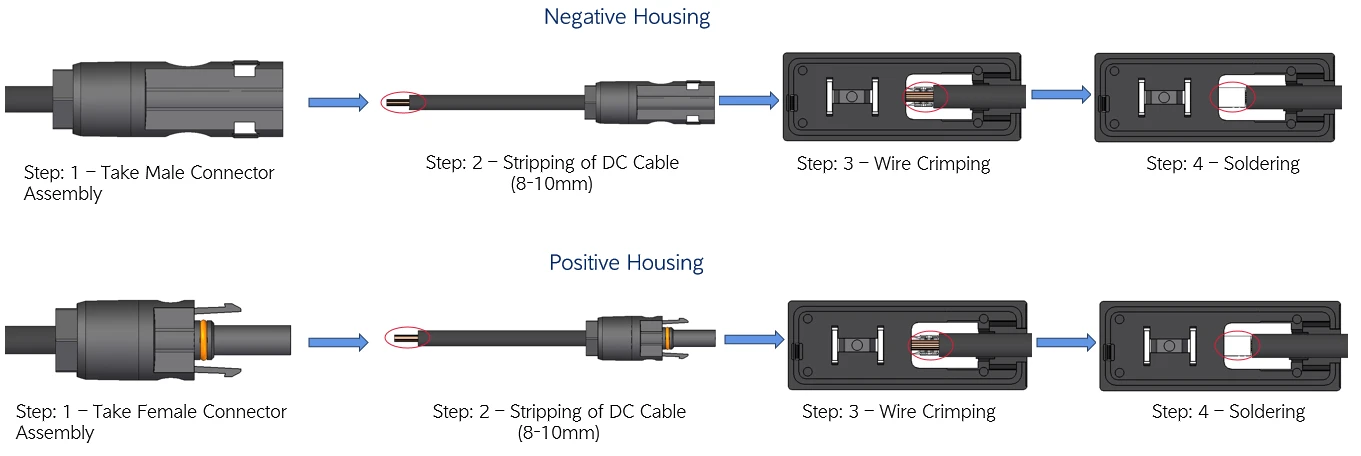

السلك الذي يتم تجعده مباشرة في صندوق الوصلات:

خذ مجموعة الموصل:خذ الجمعية الموصل الذكور أو الإناث.

تجريد الكابل:الشريط 8-10 ملم من العزل من كبل DC.

عقص الأسلاك:تجعيد السلك المجرى مباشرة في صندوق الوصلات. سيحتوي مربع الوصلات على محطات داخلية (في كثير من الأحيان علامات تبويب أو موصلات) مصممة لتلقي الأسلاك وأمسكها بشكل آمن.

لحام (ثابت):لحام الاتصال. سوف يضيف اللحام قوة إضافية ويساعد على منع التآكل في الاتصال.

1. يستخدم خط الإنتاج هذا بشكل أساسي للعمليات التالية: تحميل الكابلات ، وترتيب الكابلات ، وتغذية الكابلات وتوقيفها ، وقطع الكابلات ، والكابلات ، والتفتيش البصري ، وإدخال الموصل ، وشد الموصل ، إلخ.

2. مصادر الطاقة المطلوبة هي الكهرباء والهواء المضغوط. تعمل كل وحدة عمل وناقل معًا على مقربة لتصبح واحدة.

3. المادة الرئيسية المستخدمة في تصنيع الماكينة بأكملها هي إطار ملحومة ، وجميع الأجزاء المعرضة للتآكل يتم إعطاء علاجات سطحية مثل الطلاء والطبقة الكهربائية لضمان عدم وجود تآكل ومظهر جيد خلال فترة الضمان أو حتى لفترة أطول.

4. تصميم المعدات ينظر بالكامل في بيئة العمل وسلامة تشغيل المصنع. يمكن للمعدات حساب إخراج الإنتاج تلقائيًا.

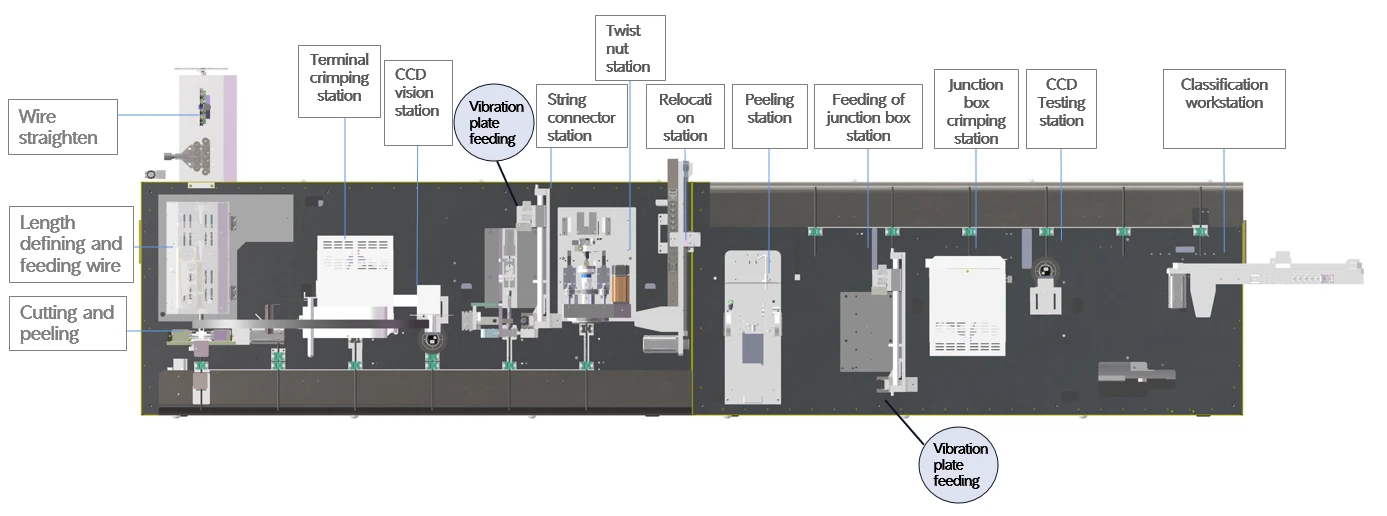

1. خط الإنتاج مناسب للمعالجة الآلية للكابلات الكهروضوئية. يتدفق خط الإنتاج من اليسار إلى اليمين ويمكنه تحقيق تجريد الأسلاك ، أو العقص الطرفي ، واكتشاف CCD ، وخيوط الموصل ، وتواء الجوز ، وصندوق تقاطع العقص ، واكتشاف CCD

2. قطر السلك القابل للتطبيق: 4mm²

3. طول الخط: 15 0 mm -600 mm ، التسامح ± 0.002 * l +1 mm ؛

4. نطاق طول القشر: 1-9 mm ؛

5. إيقاع الإنتاج: أكبر من أو يساوي 4 ثوان ؛

6. حجم المضيف: 1200 × 4000 × 2400 مم

7. نظام تشغيل الماكينة البشرية: واجهة الشاشة القابلة لللمس بسيطة وواضحة ، مما يتيح التحكم السريع في تشغيل الجهاز. يمكن تعيين جميع المعلمات بسهولة وتخزينها ، ويتم عرض تعليمات التشغيل بطريقة بديهية وبسيطة من خلال الصور. إنه يأتي مع وظيفة حماية كلمة مرور المستوى 4- (مع أذونات مقسمة إلى المشغل ومراقبة الجودة والفني والمدير) ، وتنسيق ضوء الصدع ، وتنسيق رمز الصدع للصيانة ، وتحقيق الصيانة السهلة وخفض التكلفة ؛

8. تستخدم معظم محطات العمل منتجات ناضجة لتكاملها لضمان استقرار المنتج ؛

9. اعتماد نظام التحكم في محرك المؤازرة لضمان دقة المنتج ؛

10. يمكن للبرنامج تخزين ما يصل إلى 100 ملف ويمكن الوصول إليه عن طريق تحديد رقم البرنامج. يقوم خادم قاعدة البيانات بجمع بيانات الإنتاج وينظم الجودة لخط الإنتاج ، مما يجعله مناسبًا للنظام العلوي (MES أو ERP) لاستخراج البيانات وتتبع بيانات المعالجة أثناء إنتاج المنتج من خلال الشبكة ؛
