تكوين خط إنتاج الألواح الشمسية 100 ميجاوات

إرسال التحقيق

الوصف

معلمات التقنية

خط إنتاج الألواح الشمسية تكوين خط إنتاج الألواح الشمسية 100 ميجاوات:

100MW solar panel production line composition:

تكوين خط إنتاج الألواح الشمسية 100 ميجاوات:

مواصفات خط الإنتاج:
1. خط إنتاج وحدة 100MW (1).
2. الإيقاع: أقل من أو يساوي 45 ثانية/كتلة.
3. نوع اللوحة المنتجة: لوحة شمسية تقليدية كاملة الخلايا/نصف الخلايا.
4. حجم الخلية الشمسية: 166-210 ملم.
5. حجم اللوحة الشمسية: L (1956 ~ 2300 مم) × العرض (990 ~ 1200 مم) × T (25 ~ 45 مم).
6. نوع الشريط الشمسي: شريط لحام مسطح؛

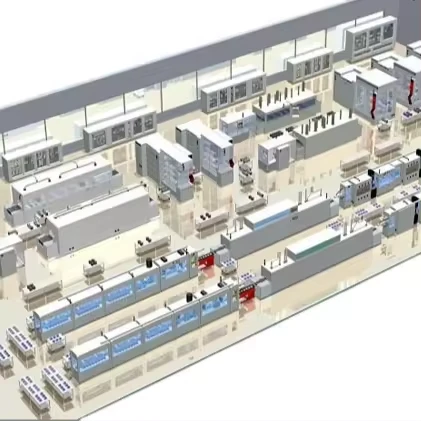

نظرة عامة على خط الإنتاج:

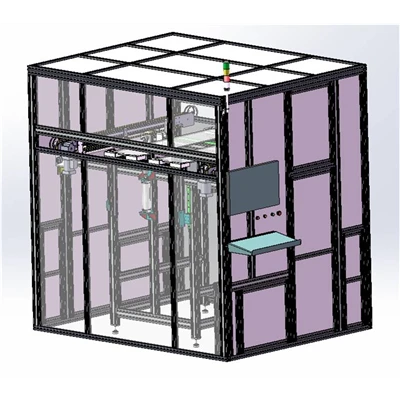

قبل التصفيح: منطقة تحميل الزجاج، منطقة تحميل EVA، التنضيد، منطقة لحام الحافلة، منطقة تحميل EVA ولوحة الكترونية معززة، منطقة فحص وإصلاح الطبقة المسبقة EL/VI، المكدس (عملية التخزين المؤقت لمكونات خط الإنتاج)، نظام النقل
بعد التصفيح: منطقة التشذيب واللصق والتأطير، منطقة لحام ولصق صندوق التوصيل، خط المعالجة، منطقة التنظيف والاختبار، منطقة التجميع، نظام النقل

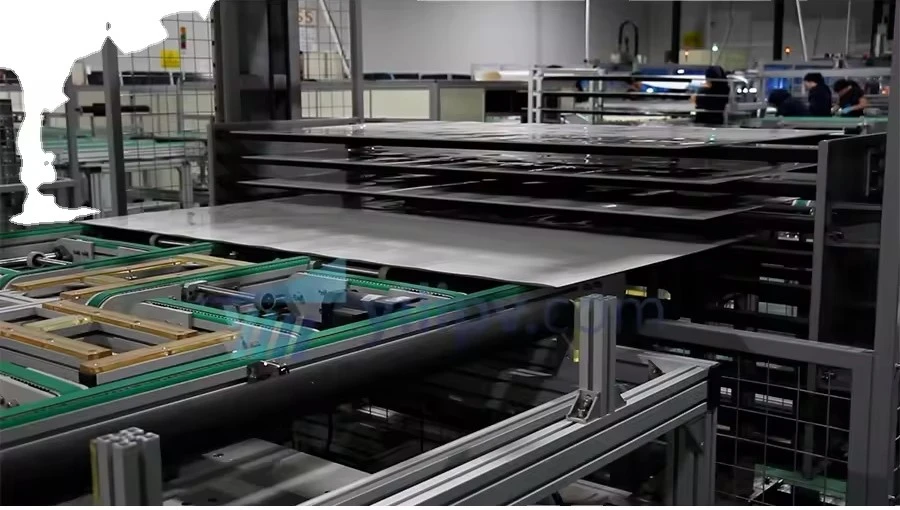

100MW solar panel production line composition:

وظيفة الآلات الرئيسية

لا.	اسم الجهاز	وصف
1	سترينجر الخلية التلقائي	سترينجر خلية أوتوماتيكية للحام الخلايا الشمسية ذات 5، 6، 9، 10، 11، 12 ب في سلسلة الخلايا الشمسية تلقائيًا في اتصال متسلسل وفقا للمعايير المحددة.
2	ماكينة قطع وتركيب EVA أوتوماتيكية	تتكون آلة القطع والوضع الأوتوماتيكية لـ EVA من ناقل نقل زجاجي وآلية تحديد المواقع والقطع الأوتوماتيكي و آلية التثقيب والوضع الأوتوماتيكي، إلخ.
3	تغليف	يتم استخدام آلة تغليف لتصفيح الألواح الشمسية.
4	آلة تأطير	يتم استخدام آلة التأطير لتأطير الوحدة الكهروضوئية تلقائيًا.
5	عربات خط إنتاج الألواح الشمسية	يتم استخدام عربات خط إنتاج الألواح الشمسية لنقل الزجاج / الوحدات / الألواح في مراحل مختلفة من الإنتاج.
6	اختبار الرابع	يستخدم اختبار IV بشكل أساسي لاختبار وتسجيل معلمات أداء وحدة الخلايا الشمسية.
