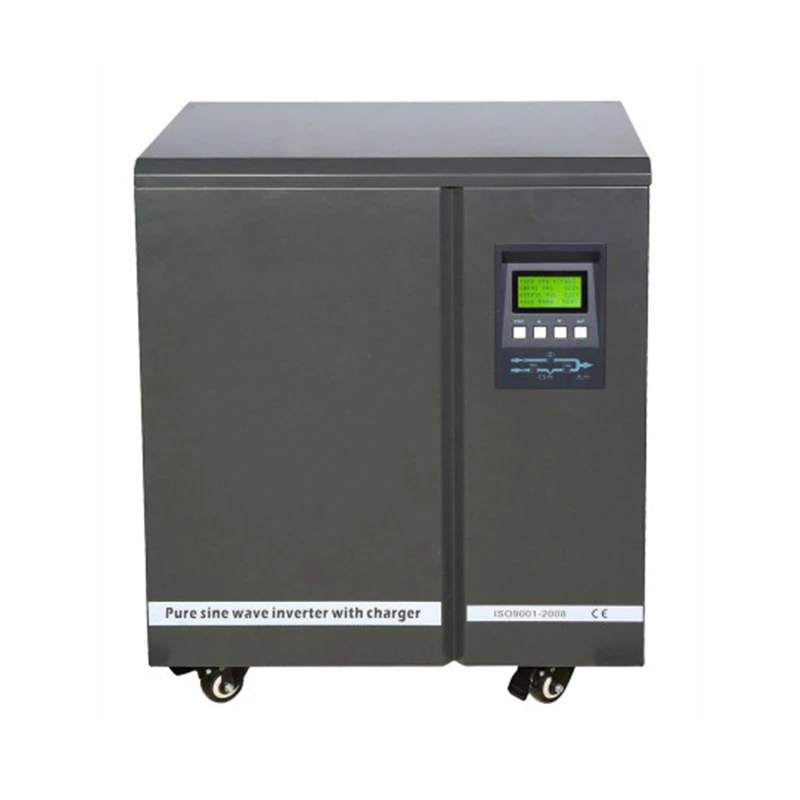

خارج الشبكة العاكس للطاقة الشمسية 10KW
الوصف
معلمات التقنية
نظرة عامة على المنتج:
المنتج عبارة عن مصدر طاقة مستقر وموثوق للغاية تم تصميمه بواسطة SNAT لتلبية متطلبات الموثوقية العالية لشبكة الطاقة وأنظمة الشبكات. جودتها العالية تمكنها من توفير حماية آمنة وموثوقة وشاملة للأحمال مثل مراكز بيانات المستخدمين ومعدات التحكم الصناعية ومعدات الأنظمة الطبية الدقيقة والأجهزة المنزلية. إنه يتمتع بوظائف حماية مثالية وموثوقية عالية بسبب تقنية التحكم الرقمي الكامل في ناقل الحركة استنادًا إلى المعالجة في الوقت الفعلي بواسطة DSP وMCU وDDC. في كل من وضع إخراج الموجة الجيبية النقية ووضع الانعكاس، فإنه يمكن إخراج مصدر طاقة موجة جيبية نقية مع تشويه منخفض، وبالتالي توفير أفضل ضمان لإمدادات الطاقة لمعدات التحميل للمستخدمين.
الخصائص الرئيسية:
موثوقية عالية
تتبع التردد وتصفية الضوضاء والتشويه المنخفض في خرج العاكس بسبب تصميم التحويل المزدوج
قدرة عالية على التكيف
نطاق واسع من تردد الإدخال، والذي يحقق التشغيل المستقر لمولدات الوقود
الأداء الأمثل العالي للبطارية
تقنية ذكية لإدارة البطارية، والتي تضمن عمرًا أطول للبطارية وتقلل من أوقات صيانة البطارية
تقنية شحن ذات جهد ثابت متقدمة، تعمل على تنشيط البطارية إلى أقصى حد، مما يوفر وقت الشحن ويضمن عمر بطارية أطول
حماية شاملة وموثوقة
وظيفة اختبار التشغيل، والتي يمكنها تجنب الأخطاء بسبب مخاطر العاكس
الحماية التلقائية الشاملة والإنذارات مثل الحماية من التحميل الزائد للإخراج
تقنية انعكاس IGBT (الترانزستور ثنائي القطب المعزول للبوابة) الفعالة
ميزة جيدة للتبديل عالي السرعة، وخصائص تشغيل ذات جهد كبير وتيار كبير. ومحرك جهد IGBT (يتميز الجيل الخامس من IGBT بانخفاض جهد تشبع أقل وكفاءة وموثوقية تشغيل أعلى.)

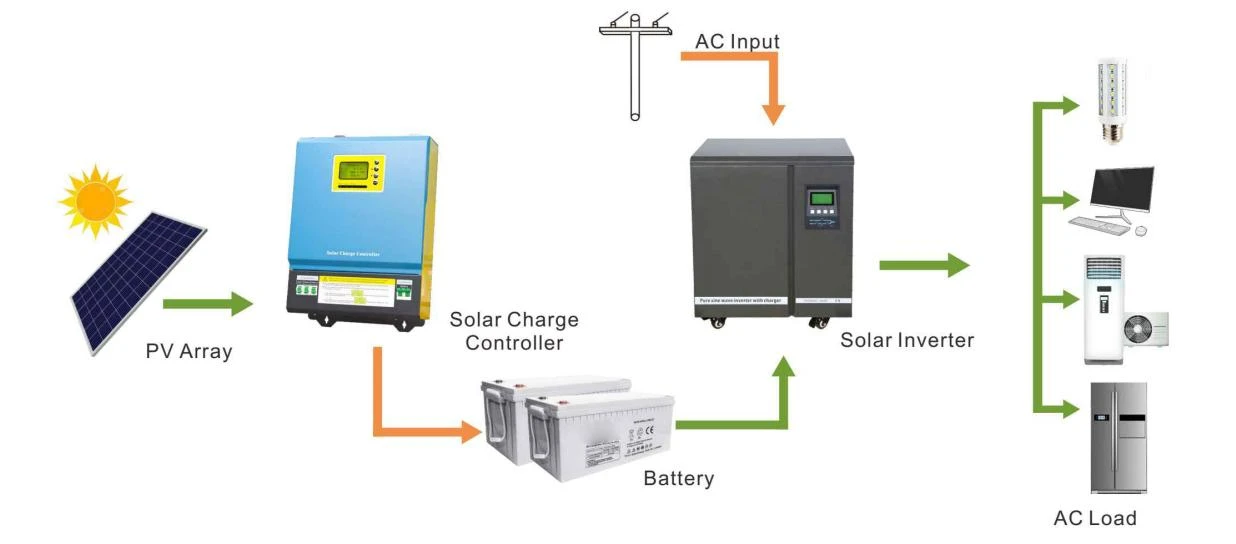

مخطط التطبيق:
المؤشرات الفنية:
|
نموذج:الضعف الجنسي-SN- |
6 كيلو واط |
8 كيلو واط |
10 كيلو واط |
12 كيلو واط |
15 كيلو واط |
20 كيلو واط |
|
القوة المصنفة |
6 كيلو واط |
8 كيلو واط |
10 كيلو واط |
12 كيلو واط |
15 كيلو واط |
20 كيلو واط |
|
بطارية |
||||||
|
الجهد الكهربي |
96 فولت تيار مستمر/192 فولت تيار مستمر |
192 فولت تيار مستمر |
||||
|
التهمة الحالية |
10A-20A |
|||||
|
حماية الجهد المنخفض |
84VDC٪ 2f168VDC |
168 فولت تيار مستمر |
||||
|
مدخل |
||||||
|
مجال الجهد الكهربائي |
٪7b٪7b0٪7d٪7dVAC٪2f٪7b٪7b1٪7d٪7dVAC |
|||||
|
تكرار |
45-65هرتز |
|||||
|
انتاج | |
||||||
|
تكرار |
50/60 هرتز ± 1% (وضع الانعكاس) |
|||||
|
مجال الجهد الكهربائي |
110 فولت تيار متردد/220 فولت تيار متردد؛ ±5% (وضع الانعكاس) |
|||||
|
الموجي الناتج |
موجة جيبية نقية |
|||||
|
وقت التحويل |
<10ms(Typical Load |
|||||
|
الكفاءة |
>85% (100% حمل مقاوم) |
>90% (100% حمل مقاوم) |
||||
|
الزائد |
110-120%/30S;>160%/300 مللي ثانية؛ |
|||||
|
وظيفة الحماية |
حماية البطارية من الجهد الزائد، حماية البطارية من الجهد الزائد، حماية الزائد، حماية ماس كهربائى، حماية من درجة الحرارة الزائدة، إلخ. |
|||||
|
تشغيل درجة الحرارة المحيطة |
0-40 درجة |
|||||
|
درجة الحرارة المحيطة للتخزين |
-15-+50 درجة |
|||||
|
كومبينت التشغيل/التخزين |
0-90% لا يوجد تكثيف |
|||||
|
أبعاد المنتج: العمق × الارتفاع × الارتفاع (مم) |
555*368*695 |
655*383*795 |
||||
|
الوزن الإجمالي (كجم) |
80 |
90 |
110 |
130 |
150 |
170 |
