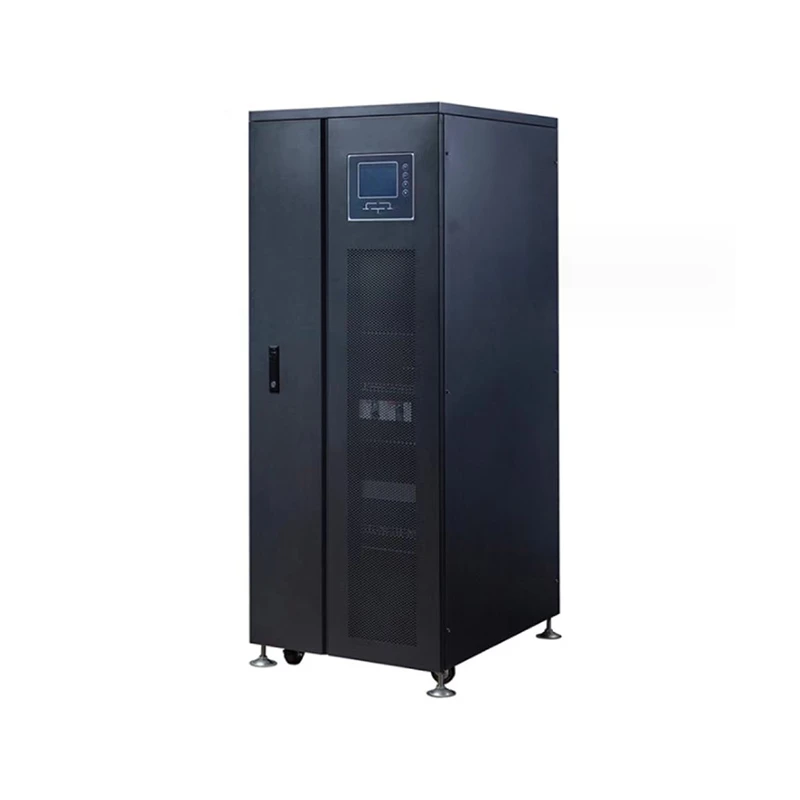

30 كيلو واط خارج الشبكة العاكس

إرسال التحقيق

الوصف

معلمات التقنية

نظرة عامة على المنتج:

يمكن للمنتج توفير حماية موثوقة لإمدادات الطاقة لمراكز البيانات الكبيرة وغرف كمبيوتر الشبكة بالإضافة إلى وصلات الطاقة الكهربائية في مجالات مثل التصنيع وحركة المرور والطاقة لتلبية متطلبات الموثوقية العالية للمستخدمين لمحولات الطاقة الكبيرة. استنادًا إلى تقنية التحكم الدقيقة DSP ووحدات MCU المزدوجة المدمجة، يمكن للمنتج إخراج موجات جيبية مستقرة ونقية وتوفير حماية آمنة وموثوقة لإمدادات الطاقة للمستخدمين

الخصائص الرئيسية:

وضع التشغيل المتقدم

تتبع التردد، تثبيت جهد قفل الطور، تصفية الضوضاء ومنع التأثير عن طريق تقلب شبكة الطاقة المحققة في خرج العاكس

أفضل ضمان لإمدادات الطاقة لمعدات التحميل الخاصة بالمستخدمين ساهمت به تقنية التحكم الرقمي الكامل في ناقلات الأمراض استنادًا إلى المعالجة في الوقت الفعلي بواسطة DSP وMCU وDDC

كفاءة LGBT (تقنية انعكاس الترانزستور ثنائي القطب للبوابة المعزولة

ميزة جيدة للتبديل عالي السرعة، وخصائص تشغيل ذات جهد كبير والتيار الكبير، ومحرك جهد IGBT (يتميز الجيل الخامس من IGBT بانخفاض جهد تشبع أقل وكفاءة وموثوقية تشغيل أعلى.)

قدرة عالية على التكيف

نطاق واسع من تردد الإدخال (45 هرتز ~ 65 هرتز) والذي يحقق التشغيل المستقر لمولدات الوقود

قدرة تحميل كبيرة

ملاءمة للتطبيقات الصناعية مثل الأدوات الآلية وقواطع الأسلاك

أداء موثوق به

وظيفة اختبار التشغيل لاكتشاف المخاطر المحتملة في الوقت المناسب

استقرار وموثوقية عالية مضمونة من خلال تكامل الوظائف بما في ذلك حماية مدخلات التيار المتردد من الجهد الزائد، ومدخل التيار المتردد تحت حماية الجهد، وحماية الحمل الزائد للإخراج، وحماية الدائرة القصيرة، وحماية التيار الزائد، وحماية الجهد الزائد للحافلة، والحماية من الحرارة الزائدة، وحماية خطأ المروحة، وخطأ مصدر الطاقة الإضافي الحماية، حماية البطارية تحت تحذير الجهد، حماية البطارية من الشحن الزائد، إلخ.

المهام إلادارية

شاشة LCD كبيرة، عرض مرئي لحالات التشغيل من خلال المخططات الانسيابية، وأزرار اللمس الذكية، والبيانات الجدولية، وسجلات الأحداث، وما إلى ذلك. تصور معلمات العاكس عن طريق الاتصال بالكمبيوتر عبر واجهة RS232/RS485 بمساعدة برنامج المراقبة الذكي العاكس.

إدارة البطارية الذكية

شحن البطارية الذكي: تعديل معلمة شحن البطارية وفقًا لتكوين البطارية الخاص بالمستخدم، والتبديل بين الشحن المعادل والشحن العائم، والشحن المعوض لدرجة الحرارة، وإدارة التفريغ وفقًا لظروف مصدر الطاقة، مما قد يجعل عمر البطارية أطول و تخفيف العبء على المسؤول

الكشف الذكي عن أعطال البطارية: قياس المعلمات الفردية، وعرض نتائج القياس على شاشة LCD، وإنذار فوري وإخطار للمسؤول عند أي خطأ في البطارية

الإعدادات الشخصية:

الضبط الصحيح لمعلمات الإدخال وفقًا لظروف مصدر طاقة الإدخال

المؤشرات الفنية:

الموديل:ED-TP-	TP-10كيلوواط	TP-20كيلوواط	TP-30كيلوواط	TP-50كيلوواط	TP-60كيلوواط	TP-80كيلوواط	TP-100كيلوواط	TP-150كيلوواط	TP-200كيلوواط
تصنيف القدرة	10 كيلو واط	20 كيلو واط	30 كيلو واط	50 كيلو واط	60 كيلو واط	80 كيلو واط	100 كيلو واط	150 كيلو واط	200 كيلو واط
وضع التشغيل والمبدأ	PWM (تعديل عرض النبض) يعتمد على تقنية التحكم الدقيقة DSP ووحدات MCU المدمجة المزدوجة عزل كامل لمصدر طاقة الإخراج

مدخل التيار المتردد
رقم المرحلة	ثلاث مراحل +N+G
الجهد االكهربى	تيار متردد 220 فولت/ تيار متردد 380 فولت ±20%
تكرار	50 هرتز/60 هرتز ±5%
مدخلات العاصمة
الجهد المستمر	DC192V٪2fDC220V٪2fDC240V٪2fDC384V			DC384V
بطارية عائمة	13.6 فولت لكل بطارية × كمية البطارية[13.6 فولت × 16 بطارية =217.6 فولت】
قطع الجهد	10.8 فولت لكل بطارية × كمية البطارية[10.8 فولت × 16 بطارية =172.8 فولت】
إخراج التيار المتردد
رقم المرحلة	ثلاث مراحل +N+G
الجهد االكهربى	AC220V / AC380V ± 1٪ (تحميل ثابت)
تكرار	50 هرتز/60 هرتز ± 5% (مصدر التيار الكهربائي) 50 هرتز ± 0.01% (البطارية)
كفاءة	أكبر من أو يساوي 90%(الحمل:100%)
الموجي الناتج	موجة جيبية
ثد	الحمل الخطي:<3%;non-linear load:<5%
جهد الحمل الديناميكي عابر	<±5%(jump from 0 to 100%)
وقت التعافي الفوري	<100ms
وقت التبديل بين البطارية ومصدر التيار الكهربائي	3S-5S			<4ms

الجهد غير المتوازن	<±3%<±1%(balanced load voltage)
القدرة الزائدة	120%,20s;>150%، 100 مللي ثانية			125%,20s;>150%,1s
مؤشرات النظام
كفاءة التشغيل	أكبر من أو يساوي 90%(الحمل:100%)
الاتصالات الحاسوبية واجهه المستخدم	RS 232/RS 485 (محول شبكة المراقبة عن بعد SNMP)
درجة حرارة التشغيل	-10~40 درجة
الرطوبة النسبية	0-90%(بدون تكثيف)
ضوضاء	40-50 ديسيبل			50-60 ديسيبل				60-70 ديسيبل
بناء
الابعاد الخارجية عمق × عرض × ارتفاع (مم)	580750920			6087281475	11387951125			11389451725
الوزن (كجم)	180	220	300	470	620	680	730	954	980
