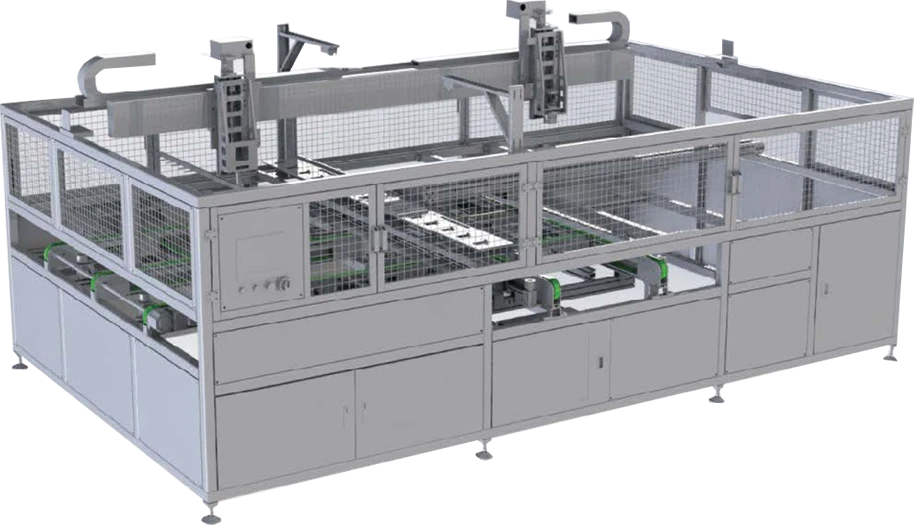

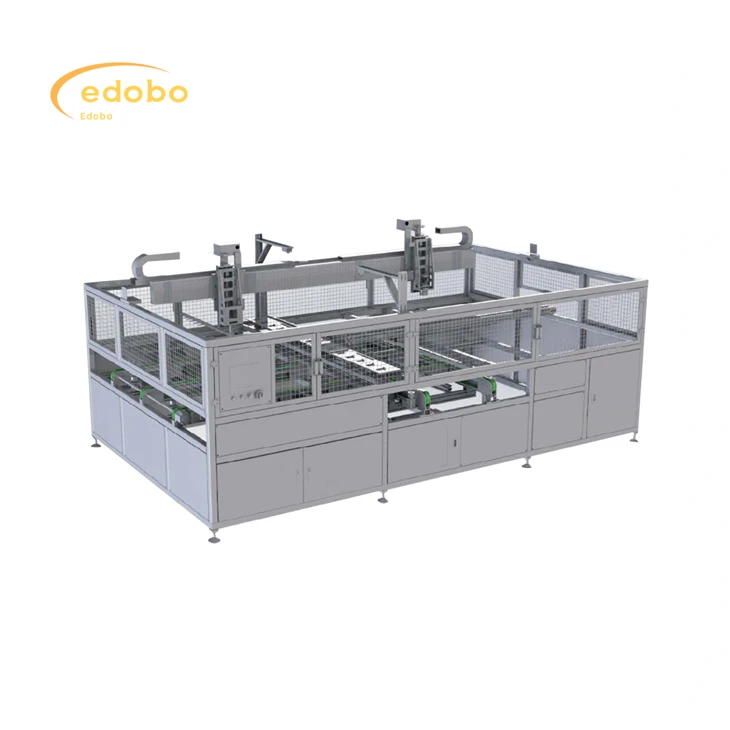

آلة وضع الألواح الشمسية الأوتوماتيكية لخط الإنتاج

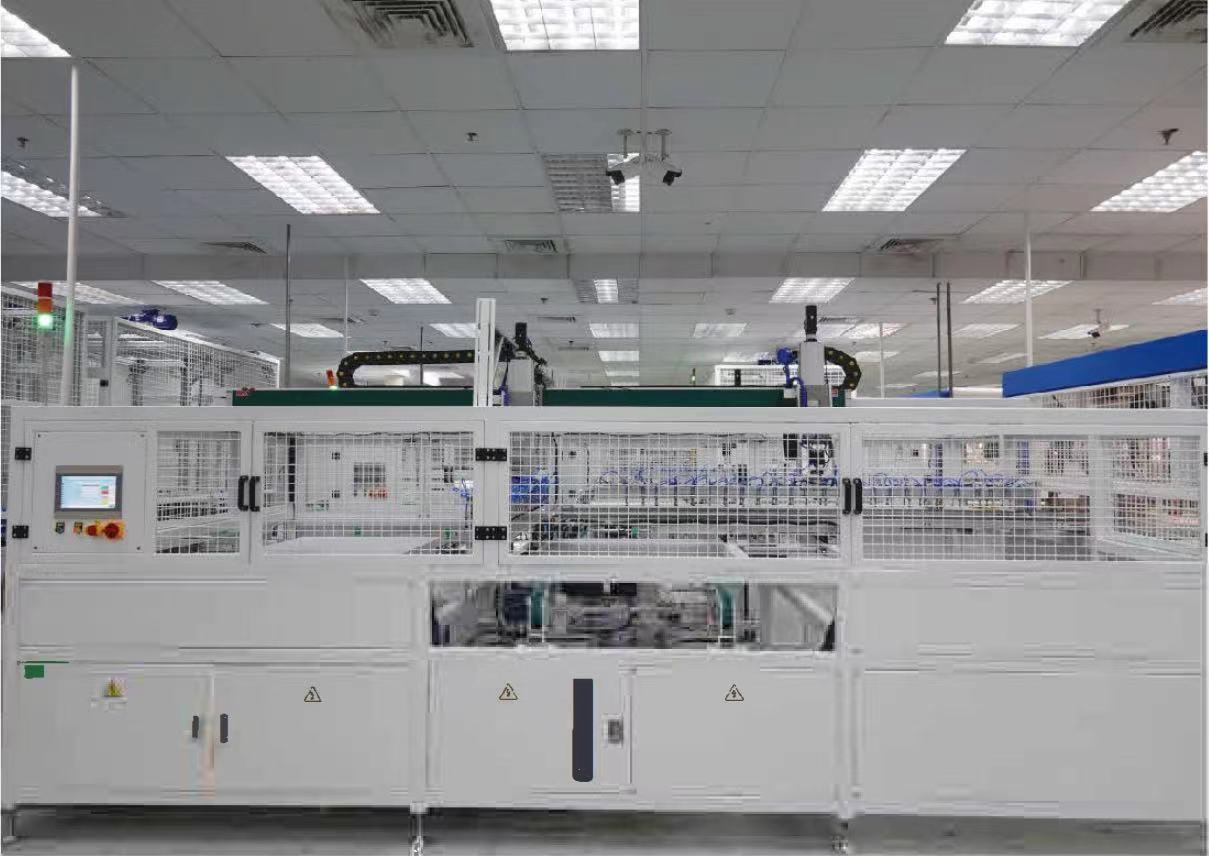

وضع (النوع الميكانيكي)

1. طريقة التغذية قصيرة للداخل وطويلة للخارج، ووظيفة المعدات هي ترتيبها بالتسلسل المقابل. الجانب الطويل من سلسلة البطارية موازي للجانب الطويل للمكون. يمكن استخدام نظام التنضيد المحلي لترتيب المكونات المكونة من 96، 72، و60 قطعة، وله وظيفة التعديل الميكانيكي.

2. استلم سلاسل البطارية تلقائيًا، والتقط سلاسل البطارية إلى الأوضاع الميكانيكية، وقم بتسوية الزجاج مسبقًا

3. استلام الزجاج و EVA من خط الإنتاج. التقط سلسلة البطارية من الوضع الميكانيكي. ضع البطارية في سلسلة على EVA وفقًا للأقطاب الكهربائية الإيجابية والسلبية. بعد الانتهاء من جميع الإجراءات، يخرج المكون.

4. يتم وضع سلسلة البطارية من خلال تحديد المواقع البصرية، وتحديد المواقع الألياف البصرية، وتحديد المواقع الميكانيكية.

1. تعتمد الآلة حزامًا متزامنًا، يتم تشغيله بواسطة محرك مؤازر، ويتم توجيهه بواسطة سكة توجيه خطية، والتي تتميز بمزايا تحديد المواقع بدقة، والتشغيل المستقر، والسرعة السريعة.
2. كوب الشفط مصنوع من مادة البولي يوريثين ولن يترك أي علامات على سلسلة البطارية بعد الشفط.
3. الآلة مجهزة بحماية الطاقة والغاز.
4. الآلة أوتوماتيكية بالكامل ولا تحتاج إلى تدخل يدوي.
5. دقة تحديد موضع سلسلة البطارية هي ± 0.3 ملليمتر
6. ستة أسلاك كهرباء متباعدة مسافة 1-10 ملليمتر
7. متوافق مع عدة سلاسل بطارية مقاس 156/182/210 6-12 قطعة
8. إصبع الخلايا الشمسية الرئيسي متوافق مع أصابع 2/3/4/5

♦ المكونات القابلة للتطبيق: المكونات التقليدية ونصف الصفائح والزجاج المزدوج في حدود الطول 1640-2500ملم والعرض950-1400ملم
♦ إيقاع العمل: 6 ثواني/سلسلة
♦ الطاقة الإنتاجية القصوى: 3,400 قطعة / يوم
♦ عامل التشغيل عبر الإنترنت: 0
♦ الطاقة المقدرة (كيلوواط): 6KW
♦ استهلاك الغاز (لتر/دقيقة): 60 لتر/دقيقة
♦ الضغط (MPa):0.6-0.BMPa
♦مواصفات الواجهة: 12
♦ البعد الكلي (الطول * العرض * الارتفاع): 4770 مم * 2840 مم * 2250 مم
♦ الوزن: 2850 كجم

1. تعتمد الخلية تحديد المواقع البصري CCD، والذي يتميز بالدقة العالية والاستقرار؛
2. يمكن للمعدات استلام المكونات وتخطيطها تلقائيًا وتصديرها تلقائيًا، والتخطيط هو تحديد المواقع بدقة؛
3. كوب الشفط مصنوع من مادة السيليكون المستوردة، والتي لن تترك علامة على سطح البطارية؛
4. اعتماد وضع الحركة الميكانيكية ثلاثي المحاور (تدوير 180 درجة) ؛
5. تعتمد الحركة الجانبية وحدة المحرك الخطي، التي تتميز بمزايا سرعة الحركة السريعة، ودقة تحديد المواقع المتكررة العالية والأداء المستقر، مما يوفر وقت الضرب الإجمالي؛
6. تعديل تغيير الحافة الطويلة والقصيرة يعتمد آلية القفل السريع، التعديل بسرعة، بسيط، مريح وموثوق؛
