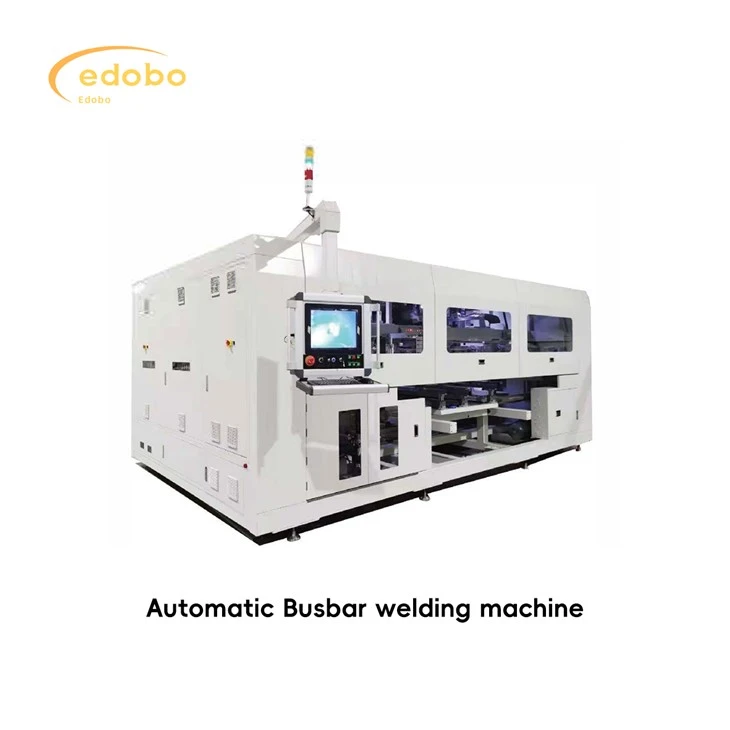

ماكينة لحام بسبار الخلايا الشمسية

وظيفة المعدات: تمديد، وتصحيح، وقطع، وثني، ووضع الرأس والذيل والقضبان الوسطى بدقة، واستخدام يد الرفع لإجراء معايرة ثانوية على السلسلة الموجودة على الوحدة. يتم لحام الأسلاك الموجودة في رأس وذيل السلسلة مع قضبان التوصيل دفعة واحدة ونقلها إلى محطة العمل التالية. هذه الآلة اختيارية مع وظيفة كشط الطلاء الأسود، ووظيفة اكتشاف ما بعد اللحام، ووظيفة تثقيب قضيب التوصيل.

الحافلات السيارات

يقوم خط التجميع بنقل لوحة الخلية المصطفة إلى محطة التدفق الأمامية لآلة النقل الآلي، ويصدر إشارة للوحة الخلية لتكون في مكانها لتقديم طلب الدخول. إن آلة النقل الأوتوماتيكية جاهزة للسماح لخط التجميع بتدفق الوحدة إلى موضع اللحام لآلة النقل الأوتوماتيكية وإرسال إشارة تسمح بالدخول؛ يعمل المحرك حتى تدخل الوحدة في وضع العمل، ويتم إلغاء إذن دخول الإشارة.

♦ وقت الدورة: 17 ثانية / لوحة (لحام تجاوز واحد) 21 ثانية / لوحة (فتح لحام تجاوز مزدوج)
♦ التنشيط: أكبر من أو يساوي 98%؛
♦ مواصفات الخلية: 166 مم -230 مم؛
♦ مواصفات اللوحة:
خلية 156-180:
6 سلاسل × 10 قطع نصف × 2؛
6 سلاسل × 11 نصف قطعة × 2؛
6 سلاسل × 12 نصف قطعة × 2؛
6 لسعات × 13 نصف قطعة × 2
ب.182 الخلية:
6 سلاسل × 9 قطع × 2:
C.210الخلية:
6 سلاسل × 10 قطع نصف × 2؛
6 أوتار × 15 قطعة ثلث × 2
D.210الخلية:
5 سلاسل × 10 نصف قطع × 2؛
5 سلاسل × 15 قطعة ثلث × 2
♦ مساحة الخلية: -0.5-4ملم؛
♦ مساحة السلسلة: 1-6مم؛ لحام تجاوز لمساحة السلسلة أكبر من أو يساوي 10 مم
♦ مواصفات الزجاج: العرض (980-1500مم)* الطول(1720-2600مم)؛
♦ دقة تصحيح سلسلة الخلايا أقل من أو تساوي ± 0.25 مم؛
♦إمدادات الطاقة للمعدات: ثلاث مراحل 380 فولت 50/60 هرتز:
♦ الطاقة: الذروة 35 كيلو واط، المتوسط ​​25 كيلو واط؛
♦ الهواء: الضغط الإيجابي {{0}}.6~0.8MPa، الضغط السلبي حوالي- 70kPa؛
♦ حجم المعدات: الطول * العرض * الارتفاع: 6580 * 5604 * 2621 ملم (بما في ذلك خطي التجميع)
