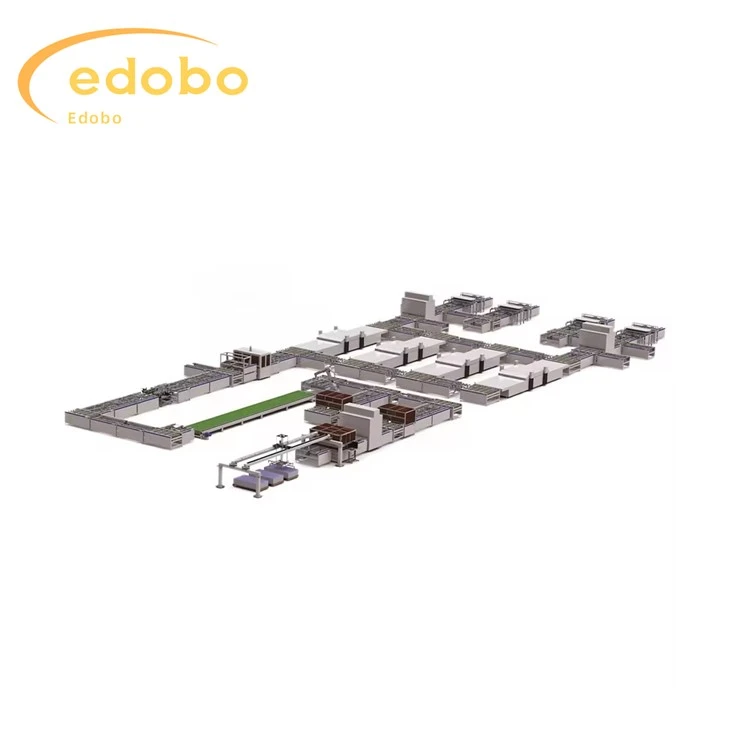

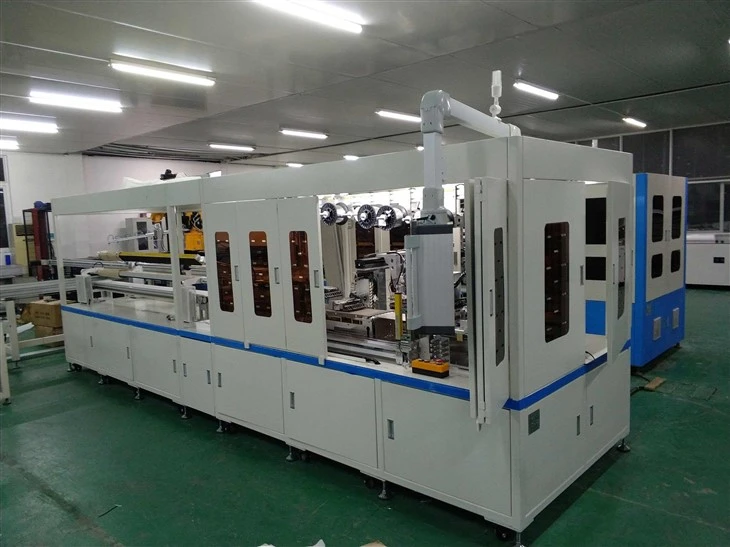

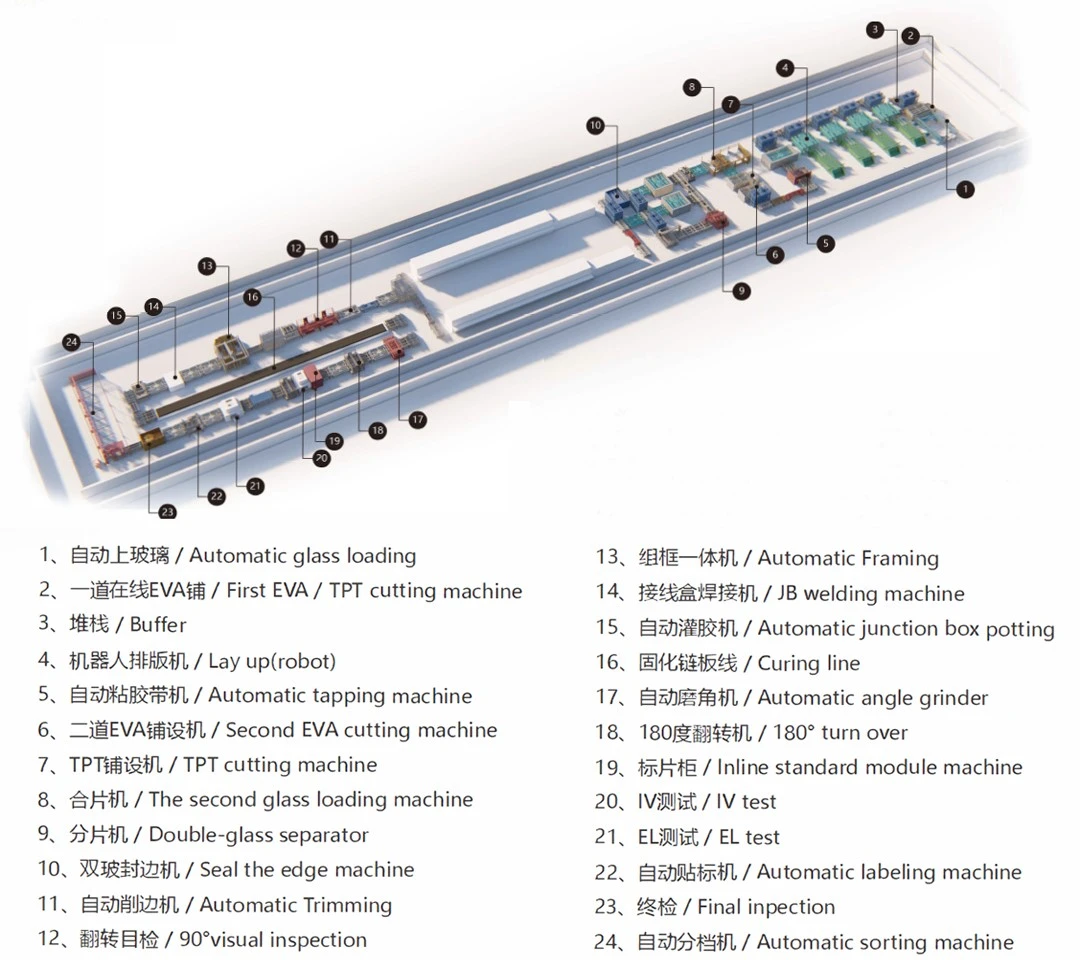

خط إنتاج الألواح الشمسية الكامل

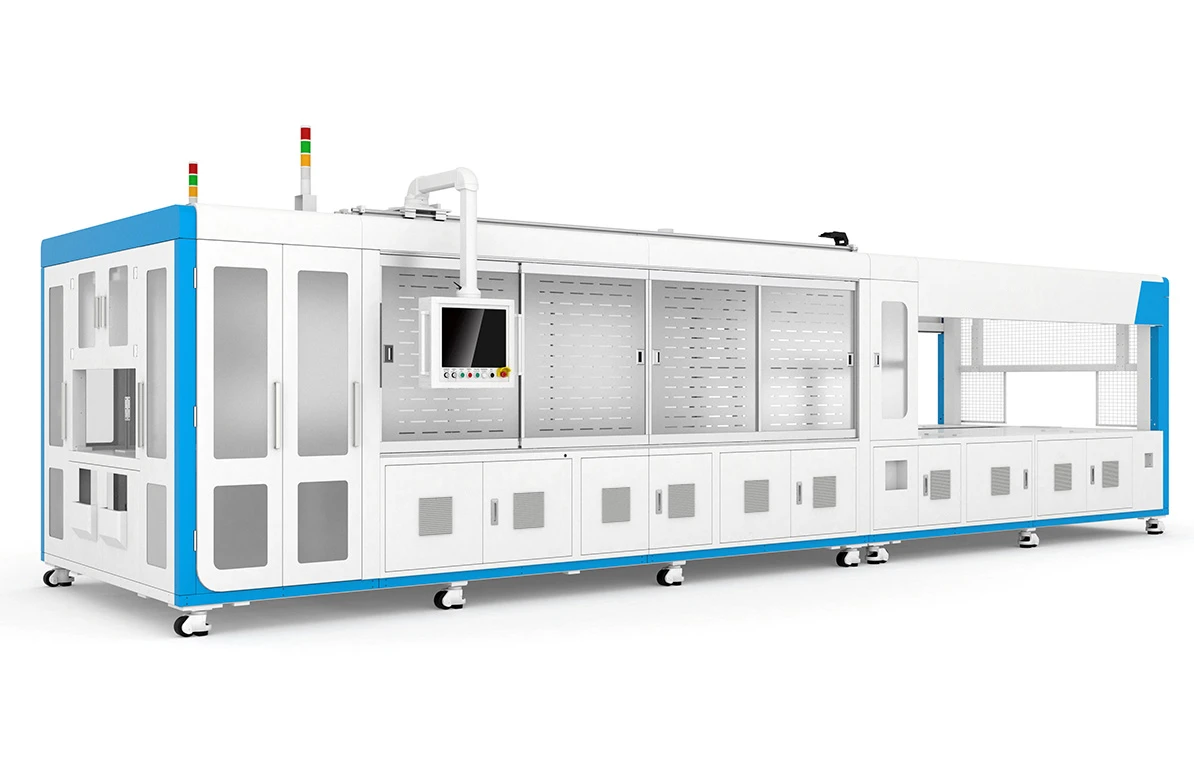

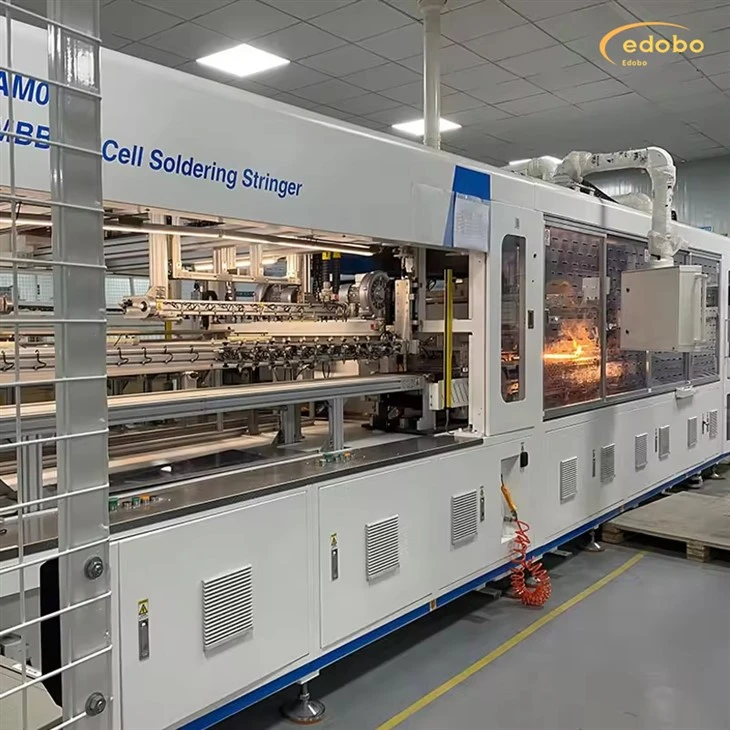

1. آلة لحام السلسلة

1. سترينجر مزدوج المسار عالي السرعة يدعم لحام الخلايا الشمسية بعرض يزيد عن 30 مم، مما يسد الفجوة المحلية للمراسلين عالي السرعة في هذه المواصفات ويقدم للعملاء حلاً متعدد الاستخدامات مع آلة واحدة لتطبيقات متعددة.

2. مجهزة بوظائف تحديد المواقع والكشف عن الرؤية، إلى جانب التحميل الآلي.

3. يتميز بوظائف ثني وقطع الشريط الأوتوماتيكية، مما يقلل بشكل فعال من كسر الخلايا الناتج عن تباعد الشريط.

4. يستخدم تكنولوجيا اللحام بالأشعة تحت الحمراء غير المتصلة على نطاق واسع، مما يضمن التسخين المتساوي لكل من الخلايا والشريط، مما يقلل من معدلات الكسر.

5. مجهزة بمناطق درجات حرارة متعددة، مما يتيح التسخين والتبريد التدريجي لتقليل الكسر بشكل فعال.

6. وظيفة فحص سلسلة EL الاختيارية للإخراج.

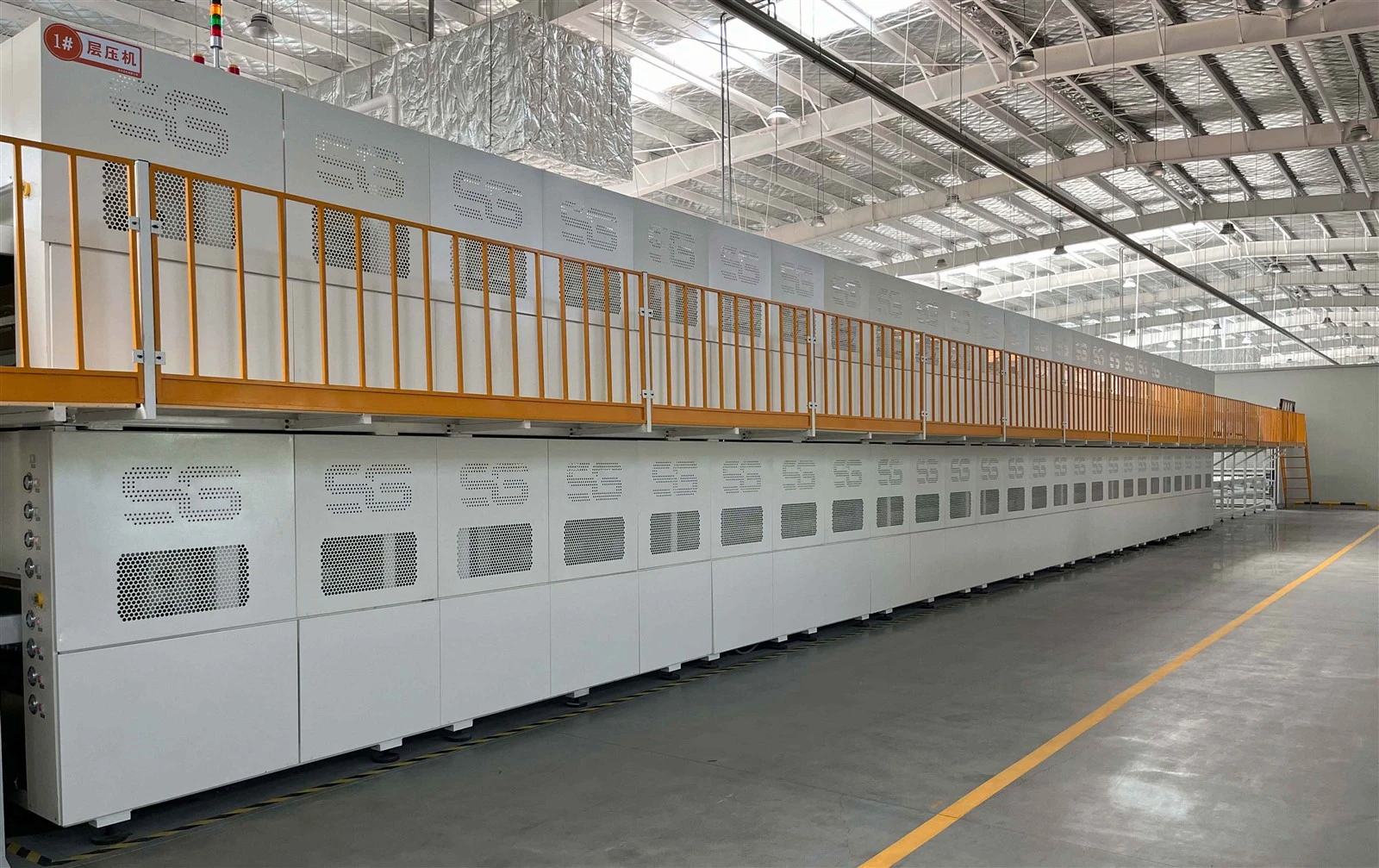

2. آلة تغليف

تتكون آلة التصفيح الأوتوماتيكية بالكامل ذات الغرفة الواحدة بشكل أساسي من مرحلة التغذية (الفئة أ)، ومرحلة التصفيح (الفئة ب)، ومرحلة التفريغ (الفئة ج)، والمعدات الوظيفية المساعدة مثل المكنسة الكهربائية، ومجموعة مضخة الجذور، والفراغ مضخة، فرن النفط، الخ.

تصميم وحدة متكاملة للمعدات الشاملة

1.1 تعتمد المعدات تصميمًا هيكليًا شاملاً عالي القوة، والذي يمكن أن يلبي التشغيل العادي والمستقر على المدى الطويل في بيئة عمل عالية القوة؛

1.2 اعتماد طريقة تسخين الزيت لضمان توحيد درجة الحرارة ودقة التحكم، وضمان الأداء العام للعملية للمعدات بشكل فعال؛

1.3 يمكن أن يعمل المستوى B والمستوى C والمستوى A بشكل متزامن أو مستقل؛

1.4 وضع التحكم الذكي، PLC + نظام التحكم I/O+DC24V DC الموزع، درجة عالية من الأتمتة، تكنولوجيا الناقل تغير تمامًا طرق الأسلاك التقليدية، معدل فشل منخفض، وسرعة نقل البيانات السريعة؛

1.5 تشغيل شاشة كبيرة تعمل باللمس للعلامة التجارية، مع واجهة بسيطة وسهلة الاستخدام، ووظائف عرض البيانات الشاملة وإحصائيات الرسم البياني؛

للمزيد من المعلومات عن الجهاز من فضلكاتصل بنا

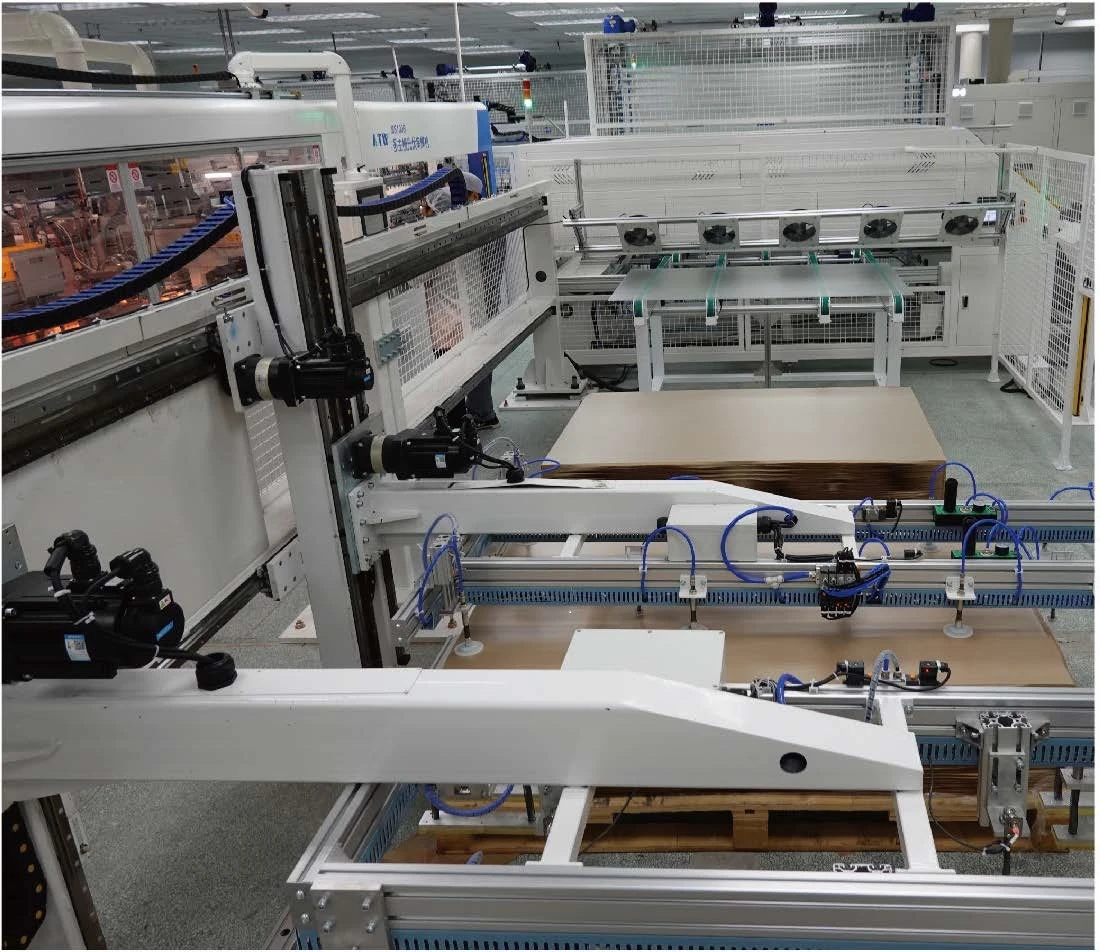

1. تحميل الزجاج التلقائي

1. ارفع الزجاج من المقطورة الزجاجية وضعه على خط التجميع
2. تشتمل الآلة على محطتين لتخزين الزجاج ومحطة لتخزين الورق.
3. يقوم ذراع روبوت شفط الزجاج بوضع الزجاج على خط التجميع، بينما يقوم ذراع روبوت التقاط الورق بإزالة الورق من الزجاج.
4. يتم تشغيل الآلة بواسطة محرك مؤازر، ويقوم كوب الشفط بامتصاص الزجاج إلى الموضع المحدد.
5. الذراع الروبوتية الزجاجية العلوية عبارة عن هيكل ناتئ، والذراع الروبوتية لالتقاط الورق عبارة عن هيكل ناتئ.

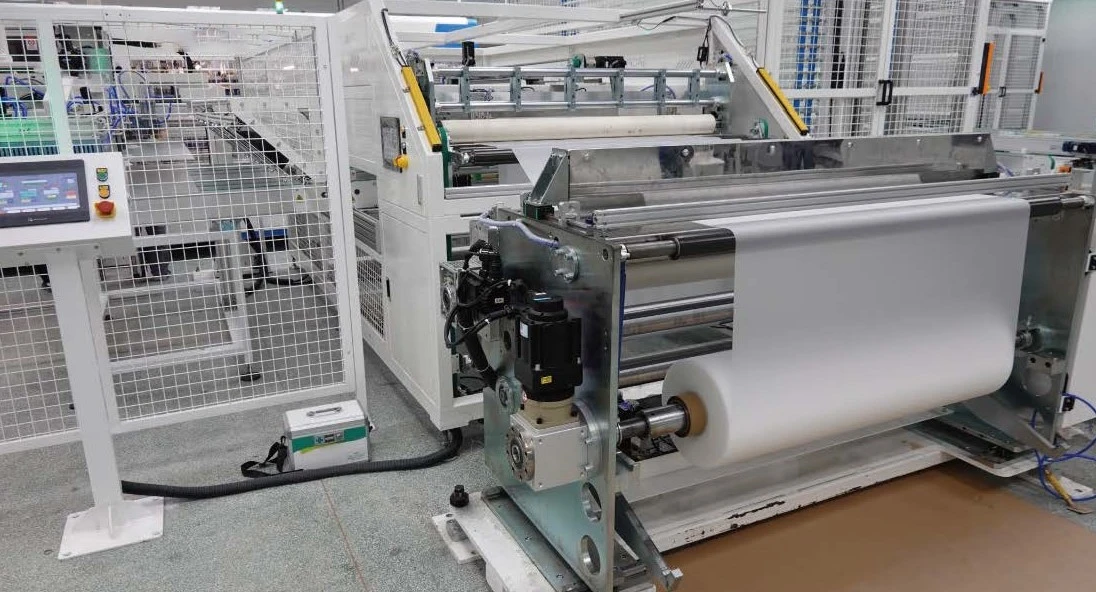

2. تحميل القطع التلقائي EVA TPT

أول وضع لـ EVA عبر الإنترنت + قطع EVA ثانيًا عبر الإنترنت + قطع عبر الإنترنت للوحة الخلفية
1. اعتماد آلية نقل الحزام المتزامن التي يتم تشغيلها بواسطة محركات مؤازرة، موجهة بواسطة أدلة خطية، مع تحديد الموقع الدقيق والتشغيل السلس.
2. هذه الآلة مجهزة بأدوات تغذية EVA للتشغيل.
3. يمكن تعديل سرعة تمديد EVA تلقائيًا وتشغيلها بثبات.
4. يتم قطع EVA بواسطة آلة متكاملة لضمان حواف القطع الناعمة والأنيقة
5. هذه الآلة لديها وظيفة التسوية الأوتوماتيكية EVA، مع نطاق تسوية يبلغ ± 2mm.
6. الجسم الرئيسي للمعدات مجهز بغطاء واقي وغطاء غبار.

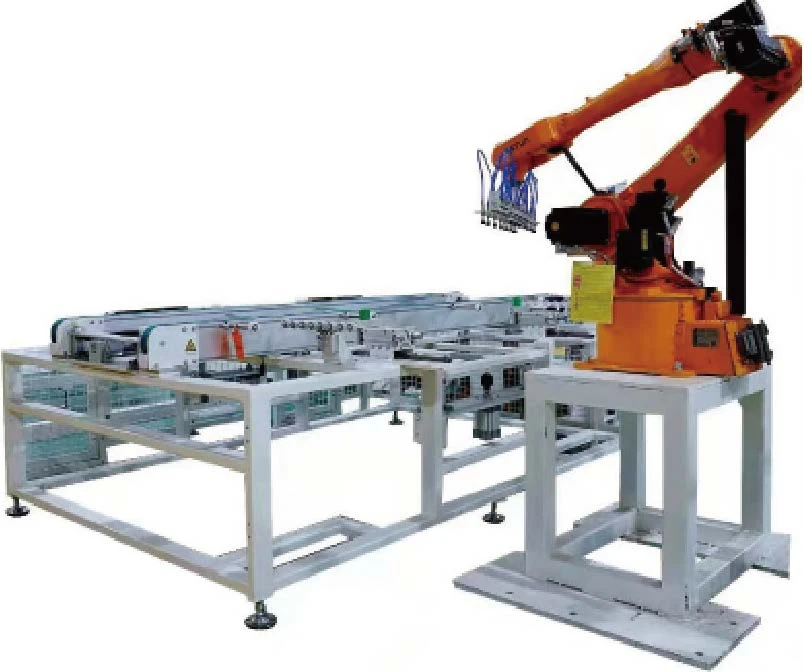

3. وضع تلقائي (ذراع آلي)

1. طريقة التغذية قصيرة للداخل وطويلة للخارج، ووظيفة المعدات هي ترتيبها بالتسلسل المقابل. الجانب الطويل من سلسلة البطارية موازي للجانب الطويل للمكون. يمكن استخدام نظام التنضيد المحلي لترتيب المكونات المكونة من 96، 72، و60 قطعة، وله وظيفة التعديل الميكانيكي.
2. استلم سلاسل البطارية تلقائيًا، والتقط سلاسل البطارية إلى الأوضاع الميكانيكية، وقم بتسوية الزجاج مسبقًا
3. استلام الزجاج و EVA من خط الإنتاج. التقط سلسلة البطارية من الوضع الميكانيكي. ضع البطارية في سلسلة على EVA وفقًا للأقطاب الكهربائية الإيجابية والسلبية. بعد الانتهاء من جميع الإجراءات، يخرج المكون.
4. يتم وضع سلسلة البطارية من خلال تحديد المواقع البصرية، وتحديد المواقع الألياف البصرية، وتحديد المواقع الميكانيكية.

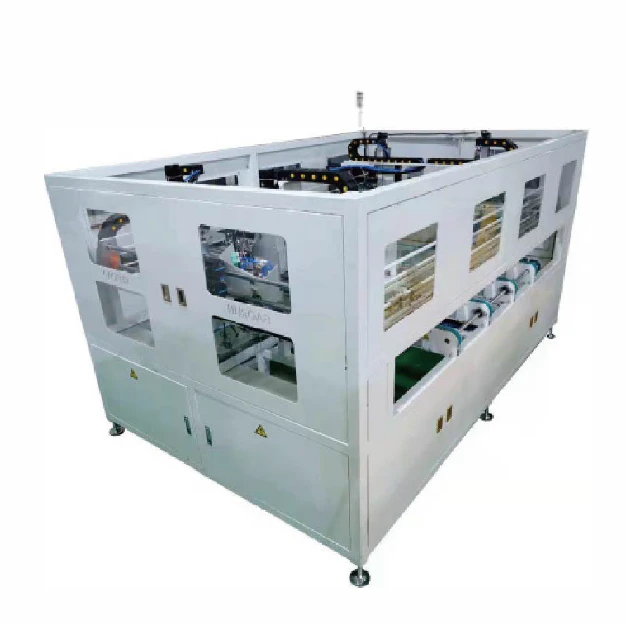

4. آلة التنصت الأوتوماتيكية

قم بتحريك الجانب الطويل للأمام على آلة لصق الشريط الأوتوماتيكية، ثم أعد وضعه في الماكينة، وألصق الشريط في الموضع المحدد على المكون.
آلة لصق الشريط الأوتوماتيكية تحل محل العمالة اليدوية، مما يوفر تكاليف العمالة
1. الجزء الخارجي للآلة عبارة عن إطار متكامل، وهو جميل.
2. ناقل الحركة القياسي للتحكم في تحويل تردد المحرك.
عندما يتم نقل المكون إلى الموضع الصحيح، سيتم تقويم الأسطوانة وإصلاح موضعها

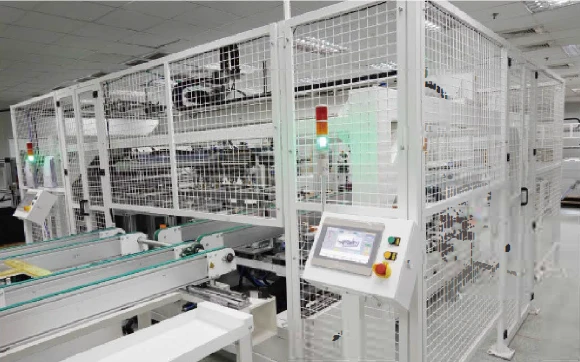

5. تأطير تلقائي

1. تقوم المحركات المؤازرة الدقيقة بنقل المكونات إلى مواضع محددة للتأطير دون الحاجة إلى التشغيل اليدوي
2. 12 زوجًا من أكواب الشفط تضمن امتصاص الزجاج بشكل ثابت على الآلة أثناء التأطير
عندما تكون المكونات في الموضع الصحيح ويكون الإطار جاهزًا، سيتم تقويم الأسطوانة وتثبيتها. سيتم تثبيت محرك سيرفو بإطار في نفس الوقت.
3. طريقة الناقل: ناقل الحزام المتزامن.
4. يمكن تعديل الطول والعرض وفقًا لحجم الوحدة، باستخدام تركيبات القفل السريع للتعديل السريع لتلبية الوحدات المختلفة.
5. وضع التحكم: التحكم في المحرك + محرك سيرفو.
6. وضع التشغيل: تلقائي / يدوي.

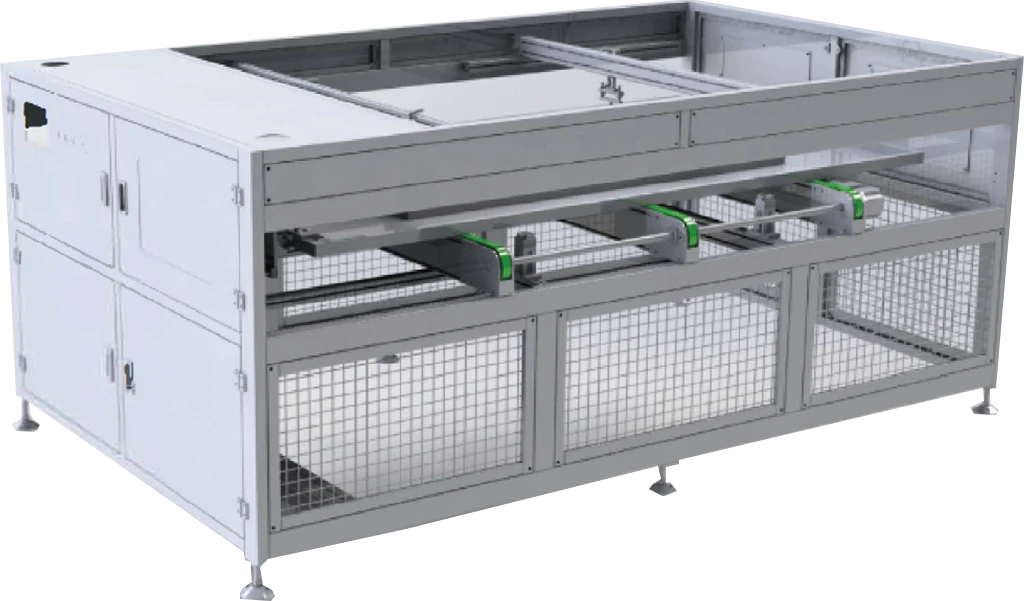

6. آلة الاختبار الرابع

1. بعد أن يدخل الجانب الطويل من المكون إلى المعدات ويتم تقويمه داخل الآلة، يتم توفير الجهد العالي المطلوب إلى المكون لاختبار حالة عزله
2. بعد التشغيل خلال الوقت المحدد، قم بإخراج المكون إلى EL للفحص
3. عندما يتم وضع المكون في الموضع الصحيح، يتم ضبط الأسطوانة وتثبيتها في موضعها، ويتم التحكم في الاتصال الأرضي ليتم تشغيله، ويتم اختبار جهد الصمود تلقائيًا بعد التأريض
4. محرك قياسي متغير التردد للتحكم في السرعة المتغيرة

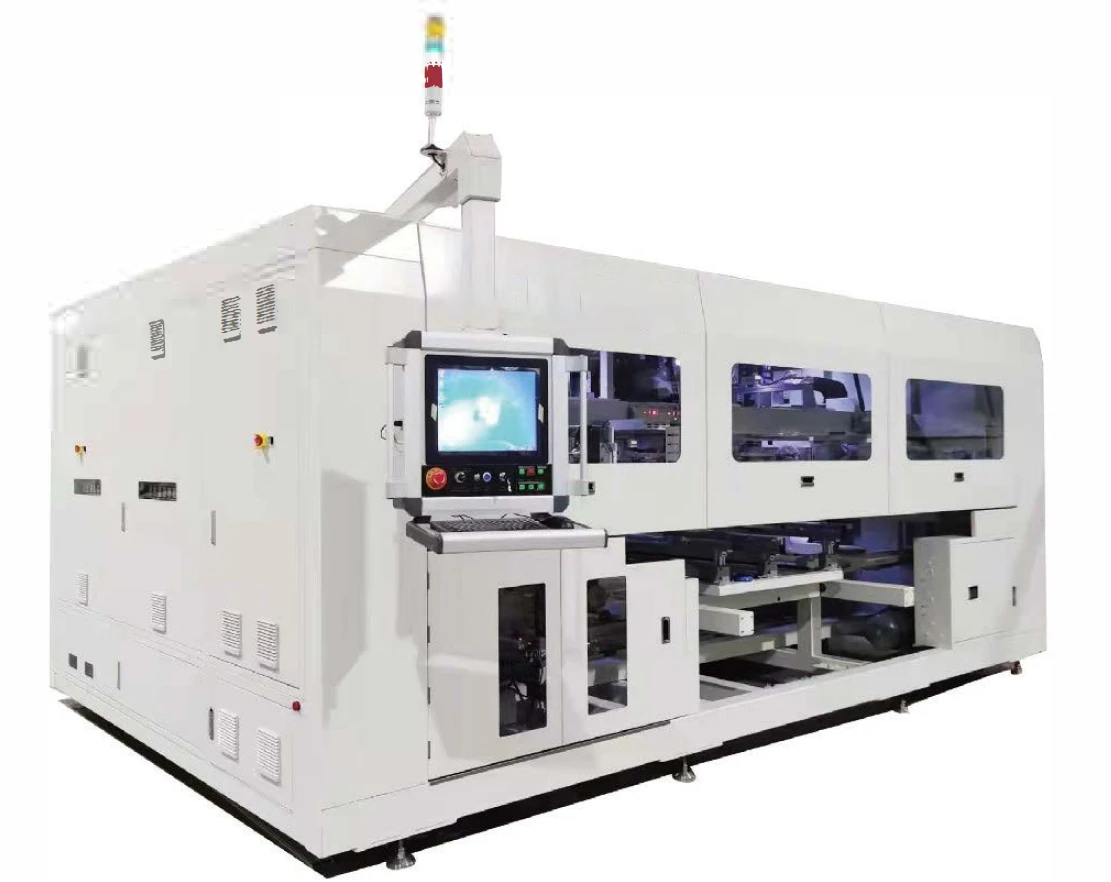

7. آلة لحام بسبار

وظيفة المعدات:

قم بتمديد وتصحيح وقطع وثني ووضع الرأس والذيل والقضبان الوسطى بدقة، واستخدام يد الرفع لإجراء معايرة ثانوية على السلسلة الموجودة في الوحدة. يتم لحام الأسلاك الموجودة في رأس وذيل السلسلة مع قضبان التوصيل دفعة واحدة ونقلها إلى محطة العمل التالية. هذه الآلة اختيارية مع وظيفة كشط الطلاء الأسود، وظيفة اكتشاف ما بعد اللحام، ووظيفة تثقيب قضيب التوصيل.

8. معدات أخرى

لمعرفة المزيد عن معلومات الجهاز الأخرى، من فضلكاتصل بناللحصول على أحدث محتوى المنتج والأسعار
سنقوم بتصميم خطة خط إنتاج مناسبة بناءً على احتياجاتك
