الوظيفة والمقدمة

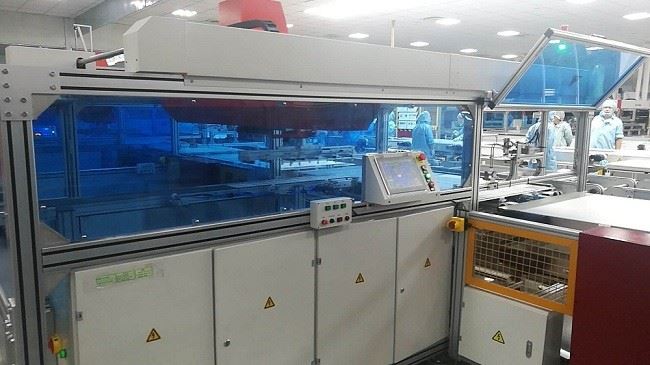

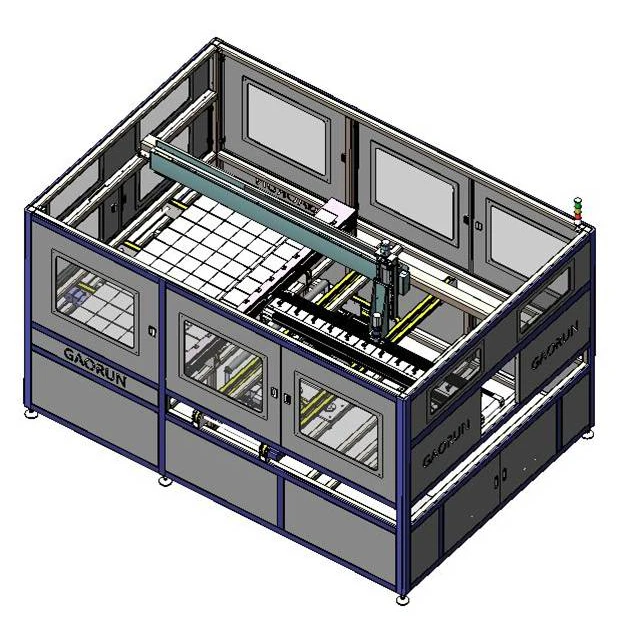

آلة رمي الكرة الأوتوماتيكية ذات الحافة الطويلة للأمام، تتوافق مع آلة السلسلة الأوتوماتيكية. تتوازى الحافة الطويلة لسلسلة الخلية مع الحافة الطويلة للوحدة. يمكن تطبيق الماكينة المزودة بنظام رمية مجموعة واحدة لرمية 96 و 72 و 60 وحدة ولديها تنظيم للآلات.
1. استلام خلية السلسلة من خلية السلسلة التلقائية. انتقاء سلسلة الخلية لآلية التنظيم. الاستمرار في التنظيم للخلية السلسلة.
2.استلام الزجاج ومواد EVA من خط الإنتاج. الاستمرار في التنظيم للخلية السلسلة.
3. التقاط سلسلة الخلية من آلية التنظيم. وضع سلسلة الخلية على EVA حسب القطب الموجب والسالب. قم بنقل الوحدة بعد الانتهاء من جميع الإجراءات.
4. يمكن لخلية السلسلة تحقيق تحديد المواقع البصرية، وتحديد المواقع الألياف البصرية وتحديد المواقع الميكانيكية.
المعلمة الرئيسية
تنسيق الوحدة:(1400-2600)مم*(800-1100)مم
وقت الدورة: وقت السلسلة التي تحتوي على 10 أو 12 وحدة أقل من 15 ثانية/الوقت
السلسلة التي تحتوي على 6 وحدات أقل من 10 ثوانٍ
السعة القصوى: 2400 /ساعة
الوزن: 400 كجم
الطاقة المقدرة: 4.5 كيلو واط
الضغط:0.6-0.8 ميجا باسكال
تنسيق الاتصال: Φ12
البعد (LXWXH): 3500 مم * 2500 مم * 2200 مم
ميزة
1. الآلة تستخدم الحزام والقضيب اللولبي الذي يتم تشغيله بواسطة محرك سيرفو للنقل، ويتم توجيهه بواسطة السكك الحديدية الخطية، مع مزايا مثل تحديد الموقع الدقيق، التشغيل المستقر والسرعة العالية.
2. لوحة الشفط مصنوعة من مادة البولي يوريثين دون ترك أي علامة على سلسلة الخلية بعد المص.
3. الآلة مجهزة بحماية ضد انقطاع التيار الكهربائي وإيقاف الهواء.
4. الآلة أوتوماتيكية بالكامل ولا تتطلب أي تدخل بشري.
5. دقة تحديد موقع سلسلة الخلية هي ±0.3 مم.
6.ستة سلاسل خلايا بفاصل زمني يتراوح بين 1 إلى 10 ملم.
7. البعد من سلسلة الخلية هو 125/156،6 ~ 12 قطعة.
8. بسبار رئيسي مع 2 بسبار / 3 بسبار / 4 بسبار / 5 بسبار.
|
