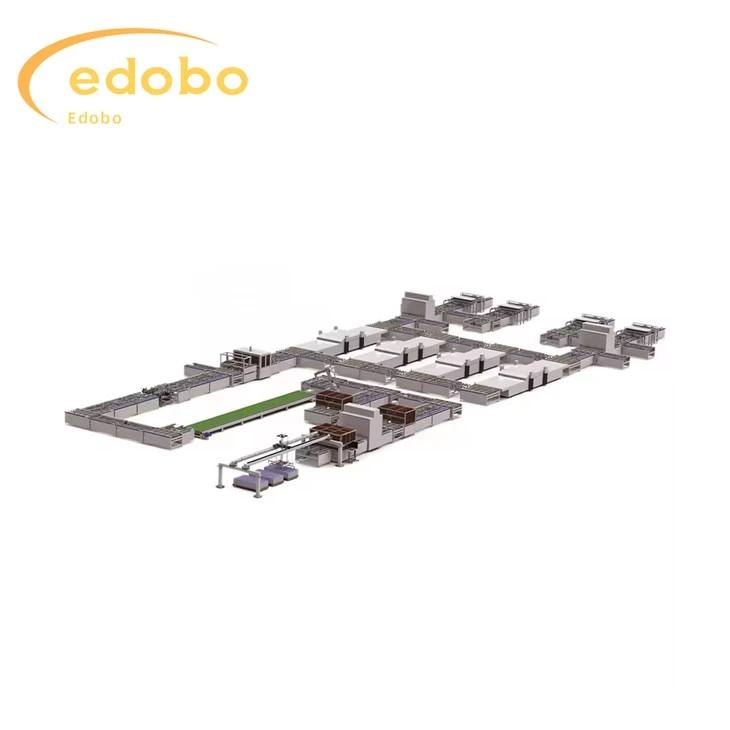

خط إنتاج وحدات الطاقة الشمسية الكهروضوئية بقدرة 100 ميجاوات-600 ميجاوات

وضع (النوع الميكانيكي)

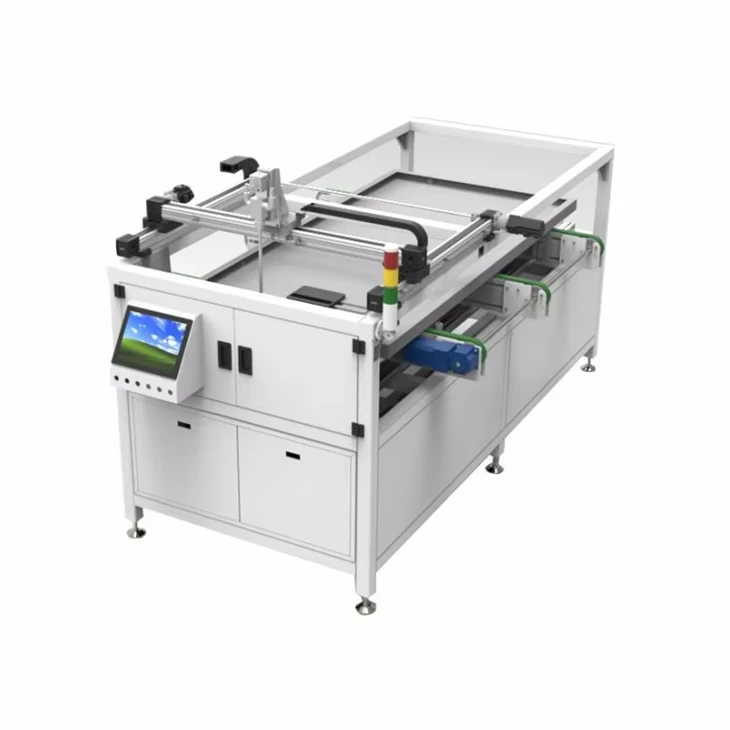

1. طريقة التغذية قصيرة للداخل وطويلة للخارج، ووظيفة المعدات هي ترتيبها بالتسلسل المقابل. الجانب الطويل من سلسلة البطارية موازي للجانب الطويل للمكون. يمكن استخدام نظام التنضيد المحلي لترتيب المكونات المكونة من 96، 72، و60 قطعة، وله وظيفة التعديل الميكانيكي.

2. استلم سلاسل البطارية تلقائيًا، والتقط سلاسل البطارية إلى الأوضاع الميكانيكية، وقم بتسوية الزجاج مسبقًا

3. استلام الزجاج و EVA من خط الإنتاج. التقط سلسلة البطارية من الوضع الميكانيكي. ضع البطارية في سلسلة على EVA وفقًا للأقطاب الكهربائية الإيجابية والسلبية. بعد الانتهاء من جميع الإجراءات، يخرج المكون.

4. يتم وضع سلسلة البطارية من خلال تحديد المواقع البصرية، وتحديد المواقع الألياف البصرية، وتحديد المواقع الميكانيكية.

1. تعتمد الآلة حزامًا متزامنًا، يتم تشغيله بواسطة محرك مؤازر، ويتم توجيهه بواسطة سكة توجيه خطية، والتي تتميز بمزايا تحديد المواقع بدقة، والتشغيل المستقر، والسرعة السريعة.
2. كوب الشفط مصنوع من مادة البولي يوريثين ولن يترك أي علامات على سلسلة البطارية بعد الشفط.
3. الآلة مجهزة بحماية الطاقة والغاز.
4. الآلة أوتوماتيكية بالكامل ولا تحتاج إلى تدخل يدوي.
5. دقة تحديد موضع سلسلة البطارية هي ± 0.3 ملليمتر
6. ستة أسلاك كهرباء متباعدة مسافة 1-10 ملليمتر
7. متوافق مع عدة سلاسل بطارية مقاس 156/182/210 6-12 قطعة
8. إصبع الخلايا الشمسية الرئيسي متوافق مع أصابع 2/3/4/5

(1) سعة خط الإنتاج: 100 ميجاوات-600 ميجاوات/سنة.
(2) متطلبات طاقة المعدات هي 380 فولت (نظام خمس أسلاك ثلاثي الطور)، ويمكن العثور على طلب الطاقة في معلمات المعدات لكل وحدة. سيتم توفير تكوين خط الطاقة بشكل منفصل من قبل شركتنا.
(3) متطلبات الهواء المضغوط للمعدات هي 0.6-0.8MPa، جاف، نظيف، ويلبي متطلبات خطوط الإنتاج الآلية؛ جزيئات الغبار أقل من أو تساوي 1um، نقطة ندى ضغط الماء أقل من أو تساوي -40 درجة، الزيت (بما في ذلك البخار) أقل من أو يساوي 0.1mg/؛
(4) ألا يقل مستوى نظافة الهواء في المصنع عن 300000 (ISO Class 8)؛
(5) سرعة نقل معدات النقل: زمن دورة النقل أقل من 22 ثانية، وهو ما يلبي متطلبات القدرة الإنتاجية البالغة 500 ميجاوات/سنة. يعتمد الخط بأكمله تنظيم سرعة التردد المتغير، مع ضبط تردد تنظيم السرعة الرئيسي على 30 هرتز ونطاق تنظيم السرعة 0-50 هرتز (يمكن العثور على سرعة محددة في معلمات المعدات لكل وحدة)؛
(6) الأبعاد الخارجية لخط النقل: هذا الجهاز عبارة عن جهاز غير قياسي، وسيتم توفير مخطط التخطيط النهائي بواسطة Edobo Solar؛
(7) ارتفاع خط التجميع ونطاق التعديل: هناك اختلاف معين في الارتفاع بين المعدات الفردية ووحدة النقل. للحصول على أبعاد خارجية مفصلة، ​​يرجى الرجوع إلى المعلمات الفنية للمعدات الفردية؛ يبلغ ارتفاع وحدة النقل عمومًا 950 مم ± 30 مم؛
(8) يمكن تعديل نطاق تشغيل خط النقل والمعدات بين مكونات الطول (1650 مم -2600 مم) * العرض (950 مم -1500 مم)، مما يتيح نقل المكونات بطرق التصفيح المختلفة.
(9) خط النقل سلس وحجم الإزاحة أقل من 10 مم؛
(10) عندما تعمل المعدات بشكل طبيعي، يكون معدل فشل المكونات الناجم عن المعدات وخطوط النقل أقل من 1/1000؛
(11) مستوى الضوضاء أثناء تشغيل المعدات أقل من أو يساوي 72 ديسيبل (باستثناء مضخات الضغط)

1. تعتمد الخلية تحديد المواقع البصري CCD، والذي يتميز بالدقة العالية والاستقرار؛
2. يمكن للمعدات استلام المكونات وتخطيطها تلقائيًا وتصديرها تلقائيًا، والتخطيط هو تحديد المواقع بدقة؛
3. كوب الشفط مصنوع من مادة السيليكون المستوردة، والتي لن تترك علامة على سطح البطارية؛
4. اعتماد وضع الحركة الميكانيكية ثلاثي المحاور (تدوير 180 درجة) ؛
5. تعتمد الحركة الجانبية وحدة المحرك الخطي، التي تتميز بمزايا سرعة الحركة السريعة، ودقة تحديد المواقع المتكررة العالية والأداء المستقر، مما يوفر وقت الضرب الإجمالي؛
6. تعديل تغيير الحافة الطويلة والقصيرة يعتمد آلية القفل السريع، التعديل بسرعة، بسيط، مريح وموثوق؛
