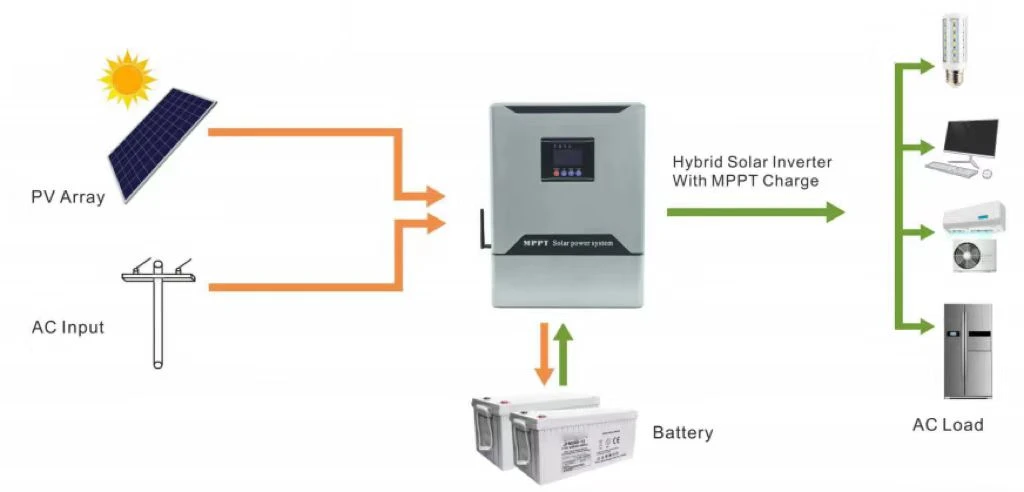

العاكس الهجين للألواح الشمسية

الموديل:ED-NKM-

0.3-1كيلوواط

1.5-6كيلوواط

تصنيف الطاقة (ث)

300

700

1500

3000

5000

500

1000

2000

4000

6000

بطارية

الجهد المقنن (VDC)

12/24

12/24/48

24/48

48

التهمة الحالية

10 أمبير كحد أقصى

30 أمبير كحد أقصى

نوع البطارية

يمكن ضبطها

مدخل

مجال الجهد الكهربائي

٪7b٪7b0٪7d٪7dVAC٪2f٪7b٪7b1٪7d٪7dVAC

تكرار

45-65هرتز

انتاج |

مجال الجهد الكهربائي

110 فولت تيار متردد/220 فولت تيار متردد؛ ±5% (وضع العاكس)

تكرار

50/60 هرتز ± 1% (وضع العاكس)

موجة الإخراج

موجة جيبية نقية

غير الوقت

<10ms(Typical load)

تكرار

>85% (80% حمل مقاوم)

فاحش

110-120%/30S;>160%/300 مللي ثانية؛

وظيفة الحماية

حماية البطارية من الجهد الزائد والجهد المنخفض، حماية من الحمل الزائد، حماية من الدائرة القصيرة، حماية من درجة الحرارة الزائدة

جهاز التحكم بالطاقة الشمسية

نطاق الجهد MPPT

12VDC: 15V ~ 150VDC؛ 24VDC: 30V ~ 150VDC؛ 48VDC: 60V ~ 150VDC

الطاقة الكهروضوئية

12 فولت تيار مستمر -30أ (400 وات)؛ 24VDC-30أ(800 واط

12 فولت تيار مستمر -60أ (800 وات)؛

24 فولت تيار مستمر -60أ (1600 واط)؛

48 فولت تيار مستمر -60 أمبير (3200 واط)

تيار الشحن المقنن

30 أمبير (الحد الأقصى)

60 أمبير (الحد الأقصى)

كفاءة MPPT

أكبر من أو يساوي 99%

متوسط ​​جهد الشحن (بطارية الرصاص الحمضية)

12 فولت/14.2 فولت تيار مستمر؛ 24 فولت/28.4 فولت تيار مستمر؛ 48 فولت/56.8 فولت تيار مستمر

العائمة تهمة الجهد

12 فولت/13.75 فولت تيار مستمر؛ 24 فولت/27.5 فولت تيار مستمر؛ 48 فولت/55 فولت تيار مستمر

تعمل درجة الحرارة المحيطة

-15-+50 درجة

درجة حرارة التخزين المحيطة

-20 -+50 درجة

بيئة التشغيل/التخزين

0-90%لا يوجد تكثيف

الأبعاد: العرض * العمق * الارتفاع (مم)

420*320*122

520*420*222

حجم التعبئة: العرض * العمق * الارتفاع (مم)

535*435*172

635*535*252
